STM6 (3 线式)


STM6

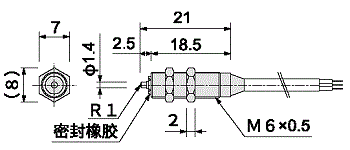

外形图

外形图


规格

电源电压DC5 ~ 24V
行程1.2mm
操作力0.3N注)
工作点位置 [PT]0.2~0.5mm
回差 [MD]0.1mm 以下
重复定位精度±0.002mm
输出方式STM6:NPN 常开 ( 接近时 ON)
STM6(B):NPN 常闭 ( 接近时 OFF)
输出电流STM6/STM6(B):15mA MAX
STM6-LED/STM6(B)-LED:12mA MAX
消耗电流STM6/STM6(B):12mA MAX
STM6-LED/STM6(B)-LED:15mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度−20℃~+85℃(无结露)
工作环境湿度20~95%RH
电线规格STM6:φ2.8×1m 灰色
STM6(B):φ2.8×1m 黑色
材质外壳 / 螺母 / 操作杆:SUS303
安装M6 螺母,拧紧扭矩 2N·m 以下
安装孔径加工尺寸φ6+0.50
指示灯STM6/STM6(B):无
STM6-LED/STM6(B)-LED:
距离传感器 主体约 100mm
保护等级IP67
注)请不要对操作杆施加 30N 以上的力

电缆选附件
可以通过电线附件来实现输出变换,电流增幅

指定型号

指定型号


电路图

■无指示灯
电路图1
■有指示灯
电路图20
