电线附件

电线附件符合RoHS2

电线附件

特点

  • 安装在电线上,可以将标准的 NPN 或 N.O. 输出转换为 PNP 或 N.C. 输出
  • 通过进行电流增幅,可以直接驱动继电器、电磁阀、小型 DC 电动机等
  • 电线附件的标准安装位置为距离传感器主体约 100mm(可指定)

电线附件 清單

型号外形图/规格电路图
CAL-01
CAL-01

电源电压DC5V~24V
输出方式NPN 常开 ( 接近时 ON)*
输出电流12mA MAX
输出状态LOW
指示灯红色 LED(ON 时亮灯)

CAL01外形图

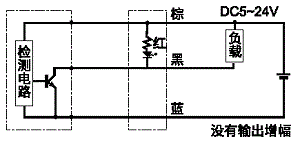

CAL-01电路图
工作性能
仅为指示灯 (用于无指示灯的传感器)
CAL-02
CAL-02

电源电压DC5V~24V
输出方式NPN 常开
输出电流12mA MAX
输出状态LOW
指示灯红色 LED(ON 时亮灯)

CAL02外形图

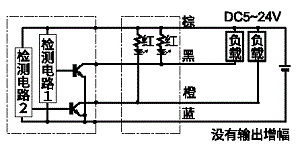

CAL-02电路图
工作性能
仅为指示灯 (用于无指示灯的传感器)
CAL-04
CAL-04

电源电压DC5V~24V
输出方式NPN 常开
输出电流12mA MAX
输出状态LOW
指示灯红色 LED(ON 时亮灯)

CAL04外形图

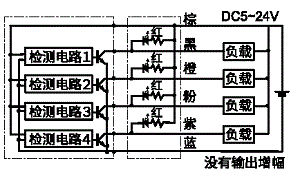

CAL-04电路图
工作性能
仅为指示灯 (用于无指示灯的传感器)
CAB-N1
CAB-N1

电源电压DC5V~24V 注 1)
输出方式NPN 常闭 ( 接近时 OFF)
输出电流80mA MAX 注 1)
输出状态HIGH
指示灯红色 LED(OFF 时亮灯)注 2)

注 1) 80mA 只在 DC12~24V 的情况下
注 2) 用于带有内置指示灯的传感器时,内置的指示灯不亮

CAB-N1外形图

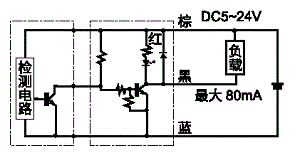

CAB-N1电路图
工作性能
反转 B 动作(N.O→N.C 转换)
NPN 电流增幅
CAP-P1
CAP-P1

电源电压DC5V~24V 注 )
输出方式PNP 常开 ( 接近时 ON)
输出电流80mA MAX 注 )
输出状态HIGH
指示灯红色 LED(ON 时亮灯)

注 ) 80mA 只在 DC12~24V 的情况下

CAP-P1外形图

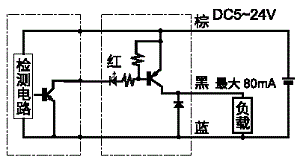

CAP-P1电路图
工作性能
PNP 电流增幅(NPN→PNP 转换)
CAP-N1
CAP-N1

电源电压DC5V~24V 注 )
输出方式NPN 常开 ( 接近时 ON)
输出电流80mA MAX 注 )
输出状态LOW
指示灯红色 LED(ON 时亮灯)

注 ) 80mA 只在 DC12~24V 的情况下

CAP-N1外形图

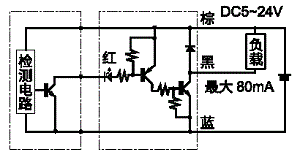

CAP-N1电路图
工作性能
NPN 电流增幅(没有输出转换)
CAB-P1
CAB-P1

电源电压DC5V~24V 注 )
输出方式PNP 常开 ( 接近时 OFF)
输出电流80mA MAX 注 )
输出状态HIGH
指示灯红色 LED(OFF 时亮灯)

注 ) 80mA 只在 DC12~24V 的情况下

CAB-P1外形图

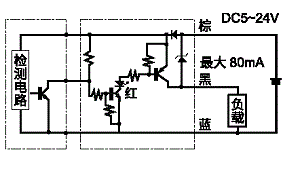

CAB-P1电路图
工作性能
PNP 电流增幅(反转 B 动作转换)
(NPN→PNP 转换)(N.O→N.C)
