磁性传感器

高精度气缸传感器符合RoHS2

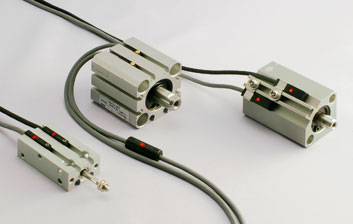

高精度气缸传器

特点

  • 即使气缸的行程为 1mm,工作也很稳定。
  • 工作点长期稳定,且可靠性高。
  • 适用于高温和振动等恶劣环境。
  • 响应时间短,5μ秒以下 (3 线式 )。


原有产品的工作曲线

原有产品的工作曲线

  • 气缸传感器在检测出内置在活塞杆的环状磁铁的磁场后进行 ON 或者 OFF 工作的。

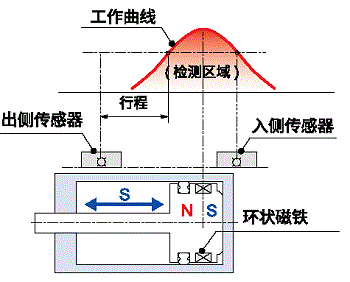

  • 原有的气缸传感器产品,与磁场的方向无关,只是检测磁场的大小,因此如图 1 所示,工作曲线是以磁铁的中央为顶点的山形曲线。
  • 当工作点处于工作曲线的平缓部分时,对于 5mm 以下行程的气缸,原有的气缸传感器产品无法检测,很难保持长期稳定的工作。


本公司产品的工作曲线

本公司产品的工作曲线

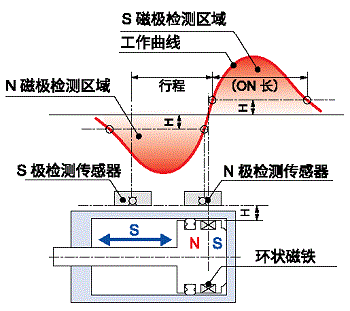

  • 由于本公司产品只是检测与检测面垂直的磁场,所以如图 2 所示,工作曲线是完全不同的形状。
  • 因工作点处于工作曲线陡峭的部位,即使是很小的行程的气缸也可以检测到,并且长期使用也能保持工作稳定。
  • 一般情况下,N 极检测与 S 极检测传感器组合使用。

※为了检测气缸的出、入,将N极检测与S极检测传感器组合在一起使用。若只检测出、入中的任何一项,则从N极检测与S极检测传感器中选一项使用。磁铁的方向几乎都已由气缸的制造商决定,所以并不能保证所有厂家都一致,因此,还是需要进行确认。


使用举例

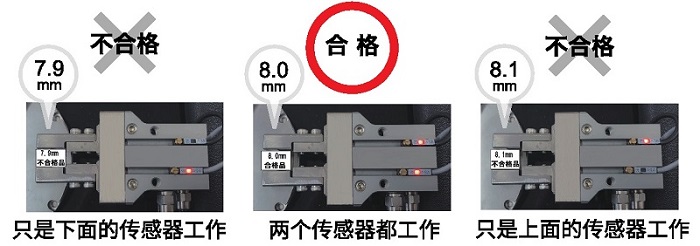

用气动夹具来检测机械零部件的厚度


通用规格

耐电压AC100v
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度-20℃~+85℃(无结露)
工作环境湿度20~95%RH
可以通过电线附件来实现输出变换,电流增幅

!警告
  • 如果能够预测出由于传感器故障等原因导致的事故,请采取设置双重电路等安全对策。
  • 严禁改造传感器。
  • 使用起搏器等物品的人士请距离产品 1 米以上,起搏器可能会因强磁铁的磁性引发误动作。
  • 请避免在有强烈振动或者冲击的场所使用。
  • 在下述场所使用时,请采取充分的屏蔽对策。
    1. 产生大电流或者强磁场的场所
    2. 因静电等因素而产生干扰的场所
    3. 产生或者飞散铁粉等磁性体粉尘的场所
  • 如果要在水或者油的环境下使用产品的话,请咨询我公司销售部。
  • 请不要强行拉伸、挤压电线,会导致传感器导通不良。( 传感器主体电线出口处的最小弯曲半径为 R7)

■筆記
  • 请严格按照接线图正确接线,绝对不要将电源接反,否则会导致传感器损坏。
  • 驱动继电器时,请并联反向连接二极管。

高精度气缸传感器 清單符合RoHS2

型号外形图规格
ACH01(3线式)
ACH01
ACH01
ACH01
电源电压DC5~24V
检测磁极ACH01□S:S极
ACH01□N:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流15mA MAX
消耗电流4mA MAX
响应时间16μsec以下
电线规格ACH01□S:φ2.8×1m 灰色
ACH01□N:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图4

可以通过电线附件来实现输出变换,电流增幅

ACH01P(3线式)
ACH01P
ACH01P
ACH01
电源电压DC5~24V
检测磁极ACH01□PS:S极
ACH01□PN:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式PNP 常开(接近时ON)
输出电流80mA MAX(DC12V~)
消耗电流12mA MAX
响应时间16μsec以下
电线规格ACH01□PS:φ2.8×1m 灰色
ACH01□PN:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图7

可以通过电线附件来实现输出变换,电流增幅

ACH01L(3线式)
ACH01L
ACH01L
ACH01L
电源电压DC5~24V
检测磁极ACH01L□S:S极
ACH01L□N:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流15mA MAX
消耗电流4mA MAX
响应时间16μsec以下
电线规格ACH01L□S:φ2.8×1m 灰色
ACH01L□N:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图4

可以通过电线附件来实现输出变换,电流增幅

ACH01LP(3线式)
ACH01LP
ACH01LP
ACH01LP
电源电压DC5~24V
检测磁极ACH01L□PS:S极
ACH01L□PN:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式PNP 常开(接近时ON)
输出电流80mA MAX(DC12V~)
消耗电流12mA MAX
响应时间16μsec以下
电线规格ACH01L□PS:φ2.8×1m 灰色
ACH01L□PN:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图7

可以通过电线附件来实现输出变换,电流增幅

ACH02(3线式)
ACH02
ACH02
ACH02
电源电压DC5~24V
检测磁极ACH02□S:S极
ACH02□N:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流15mA MAX
消耗电流4mA MAX
响应时间16μsec以下
电线规格ACH02□S:φ2.6×1m 灰色
ACH02□N:φ2.6×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图4

可以通过电线附件来实现输出变换,电流增幅

ACH02P(3线式)
ACH02P
ACH02P
ACH02
电源电压DC5~24V
检测磁极ACH02□PS:S极
ACH02□PN:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式PNP 常开(接近时ON)
输出电流80mA MAX(DC12V~)
消耗电流12mA MAX
响应时间16μsec以下
电线规格ACH02□PS:φ2.6×1m 灰色
ACH02□PN:φ2.6×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图7

可以通过电线附件来实现输出变换,电流增幅

ACH02L(3线式)
ACH02L
ACH02L
ACH02L
电源电压DC5~24V
检测磁极ACH02L□S:S极
ACH02L□N:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流15mA MAX
消耗电流4mA MAX
响应时间16μsec以下
电线规格ACH02L□S:φ2.6×1m 灰色
ACH02L□N:φ2.6×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图4

可以通过电线附件来实现输出变换,电流增幅

ACH02LP(3线式)
ACH02LP
ACH02LP
ACH02LP
电源电压DC5~24V
检测磁极ACH02L□PS:S极
ACH02L□PN:N极
磁灵敏度3 ~ 4mT
磁检测方向向下
输出方式PNP 常开(接近时ON)
输出电流80mA MAX(DC12V~)
消耗电流12mA MAX
响应时间16μsec以下
电线规格ACH02L□PS:φ2.6×1m 灰色
ACH02L□PN:φ2.6×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图7

可以通过电线附件来实现输出变换,电流增幅

AH006 (3线式)
AH006
AH006
AH006
AH006

电源电压DC5~24V
检测磁极AH006-S:S极
AH006-N:N极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流12mA MAX
消耗电流15mA MAX
响应时间5μsec
电线规格AH006-S:φ2.8×1m 灰色
AH006-N:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装专用安装附件
指示灯红色
保护等级IP67
电路图电路图18

可以通过电线附件来实现输出变换,电流增幅

AH007(3线式)
AH007
AH007
AH007
电源电压DC5~24V
检测磁极S极・N极
磁灵敏度4.5 ~ 6mT
磁检测方向向上和向下皆可
输出方式NPN 常开(接近时ON)
输出电流AH007 : 15mA MAX
AH007-LED : 12mA MAX
消耗电流AH007 : 12mA MAX
AH007-LED : 15mA MAX
响应时间5μsec
电线规格φ2.8×1m 灰色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯AH007-LED : 红色
距离传感器主体100mm
保护等级IP67
电路图AH007 : 电路图1
AH007-LED : 电路图20

可以通过电线附件来实现输出变换,电流增幅

AH008R(3线式)
AH008R
AH008R
AH008R
电源电压DC5~24V
检测磁极AH008R-S : S极
AH008R-N : N极
磁灵敏度4.5 ~ 6mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流12mA MAX
消耗电流15mA MAX
响应时间5μsec
电线规格AH008R-S:φ2.8×1m 灰色
AH008R-N:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图2

可以通过电线附件来实现输出变换,电流增幅

AH008U(3线式)
AH008U
AH008U
AH008U
电源电压DC5~24V
检测磁极AH008U-S : S极
AH008U-N : N极
磁灵敏度4.5 ~ 6mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流12mA MAX
消耗电流15mA MAX
响应时间5μsec
电线规格AH008U-S:φ2.8×1m 灰色
AH008U-N:φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:黑色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图2

可以通过电线附件来实现输出变换,电流增幅

AH0092(2线式)
AH0092
AH0092
AH0092
AH0092


电源电压DC12~24V
检测磁极AH0092-S : N极
AH0092-N : S极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出电流50mA MAX
漏电流OFF时,0.5mA MAX
响应时间50m sec
电线规格AH0092-S : φ3.2×1m 灰色
AH0092-N : φ3.2×1m 黑色
外壳材质铸锌合金
安装M3螺丝(不锈钢),拧紧扭矩1.5N・m
指示灯红色
保护等级IP67
电路图电路图8
AH009 (3线式)
AH009
AH009
AH009
AH009


电源电压DC12~ 24V
检测磁极AH009-S/AH009-SB:N极
AH009-N/AH009-NB:S极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出方式AH009-S/AH009-N :
NPN 常开 (接近时 ON)
AH009-SB/AH009-NB:
NPN 常开 (接近时 OFF)
输出电流80mA MAX
消耗电流15mA MAX
响应时间5μsec
电线规格AH009-S/AH009-N :
φ3.2×1m 灰色
AH009-SB/AH009-NB :
φ3.2×1m 黑色
外壳材质铸锌合金
安装M3 螺丝 (SUS),拧紧扭矩 1.5N·m
指示灯红色
保护等级IP67
电路图AH009-S/AH009-N电路图10
AH009-S/AH009-N电路图11

AH009E (3线式)
AH009E
AH009E
AH009E
AH009E


电源电压DC5~ 24V
检测磁极AH009E-S:N极
AH009E-N:S极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出方式NPN 常开(接近时ON)
输出电流15mA MAX
消耗电流12mA MAX
响应时间5μsec
电线规格AH009E-S : φ2.8×1m 灰色
AH009E-N : φ2.8×1m 黑色
外壳材质铸锌合金
安装M3 螺丝 (SUS),拧紧扭矩 1.5N·m
保护等级IP67
电路图电路图1

可以通过电线附件来实现输出变换,电流增幅

AH0012 (2线式)
AH0012
AH0012
AH0012
AH0012

电源电压DC12~ 24V
检测磁极AH0012-S:S极
AH0012-N:N极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出电流50mA MAX
漏电流OFF 时,0.5mA MAX
响应时间50msec
电线规格AH0012-S : φ3.2×1m 灰色
AH0012-N : φ3.2×1m 黑色
外壳材质玻璃纤维强化树脂:灰色
安装专用安装附件
指示灯红色
保护等级IP67
电路图电路图8

AH0013R (2线式)
AH0013R
AH0013R
AH0013R
电源电压DC12~ 24V
检测磁极AH0013R-S:S极
AH0013R-N:N极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出电流50mA MAX
漏电流OFF 时,0.5mA MAX
响应时间50msec
电线规格AH0013R-S : φ2.8×1m 灰色
AH0013R-N : φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:灰色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图8

AH0013U (2线式)
AH0013U
AH0013U
AH0013U
电源电压DC12~ 24V
检测磁极AH0013U-S:S极
AH0013U-N:N极
磁灵敏度2.5 ~ 3.5mT
磁检测方向向下
输出电流50mA MAX
漏电流OFF 时,0.5mA MAX
响应时间50msec
电线规格AH0013U-S : φ2.8×1m 灰色
AH0013U-N : φ2.8×1m 黑色
外壳材质玻璃纤维强化树脂:灰色
安装附带螺丝 拧紧扭距0.06N・m
指示灯红色
保护等级IP67
电路图电路图8
