STM14 (3 线式)


STM14

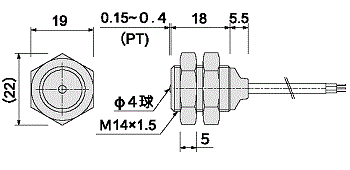

外形图

外形图


规格

电源电压DC5 ~ 24V
静态耐负荷10kN
行程0.8mm
工作点位置 [PT]0.15~0.4mm
回差 [MD]0.1mm 以下
重复定位精度±0.002mm
输出方式STM14:NPN 常开 ( 接近时 ON)
STM14(B):NPN 常闭 ( 接近时 OFF)
输出电流15mA MAX
消耗电流12mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度−20℃~+85℃(无结露)
工作环境湿度20~95%RH
电线规格STM14:φ2.8×1m 灰色
STM14(B):φ2.8×1m 黑色
外壳材质SUS303
前端材质SUS
电缆密封材质丁腈橡胶
安装M14 螺母,拧紧扭矩 18N·m 以下
安装孔径加工尺寸φ14+0.50
保护等级IP44

电缆选附件可以通过电线附件来实现输出变换,电流增幅

指定型号

指定型号


电路图

电路图1
