BSTM8 (3 线式)


BSTM8

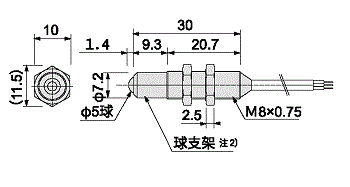

外形图

外形图

规格

电源电压DC5 ~ 24V
行程1.4mm(上下方向)
操作力0.9N注)1
工作点位置 [PT]0.1~0.3mm
回差 [MD]0.1mm 以下
重复定位精度±0.001mm
输出方式BSTM8:NPN 常开 ( 接近时 ON)
BSTM8(B):NPN 常闭 ( 接近时 OFF)
输出电流15mA MAX
消耗电流12mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度−20℃~+85℃(无结露)
工作环境湿度20~95%RH
电线规格BSTM8:φ2.8×1m 灰色
BSTM8(B):φ2.8×1m 黑色
球的材质SUS304
外壳材质SUS303
安装M8 螺母,拧紧扭矩 5N·m 以下
安装孔径加工尺寸φ8+0.50
保护等级IP67
注1) 请不要对操作杆施加15N以上的力。
注2) 请不要从横向对球支架施加10N以上的力。
注3) 接触球的检测对象的拐角半径最好为R0.5以上。
电缆选附件可以通过电线附件来实现输出变换, 电流增幅, 追加 LED 灯。

指定型号

指定型号


电路图

电路图

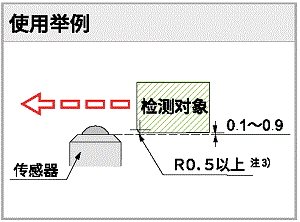

使用举例
