磁性传感器
门用传感器/门用磁体
特点
- 耐用，体型小，灵敏度高
- 无触点，可靠性高，寿命长
- 可以检测高速移动体
- 即使内置于铁板门内，利用发磁孔(φ12)也可以使用

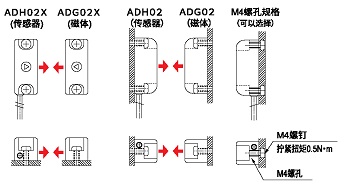

门传感器安装举例
- 实际的检测距离会更远，但因周围的情况(铁板等)的不同而不一样。
- 所谓非磁性体门，是指铝、不锈钢SUS304、玻璃、木头、树脂等。
- 可以自由组合，例如横向发磁的磁体与向上检测的传感器进行组合或反过来等。
通用规格
| 检测磁极 | S 极 |
|---|---|
| 响应时间 | 5μsec |
| 电线规格 | φ2.8×1m |
| 耐电压 | AC100v （1 分钟，充电部整体与外壳间） |
| 绝缘电阻 | DC250V （20MΩ以上，充电部整体与外壳间） |
| 工作环境温度 | -20℃～+85℃（无结露） |
| 工作环境湿度 | 20～95%RH |
警告- 如果能够预测出由于传感器故障等原因导致的事故，请采取设置双重电路等安全对策。
- 严禁改造传感器。
- 使用起搏器等物品的人士请距离产品 1 米以上，起搏器可能会因强磁铁的磁性引发误动作。
- 请避免在有强烈振动或者冲击的场所使用。
- 在下述场所使用时，请采取充分的屏蔽对策。
- 产生大电流或者强磁场的场所
- 因静电等因素而产生干扰的场所
- 产生或者飞散铁粉等磁性体粉尘的场所
- 如果要在水或者油的环境下使用产品的话，请咨询我公司销售部。
- 请不要强行拉伸、挤压电线，会导致传感器导通不良。( 传感器主体电线出口处的最小弯曲半径为 R7)
■筆記
- 请严格按照接线图正确接线，绝对不要将电源接反，否则会导致传感器损坏。
- 驱动继电器时，请并联反向连接二极管。
门用传感器/门用磁体 清單
| 型号 | 外形图 | 规格 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

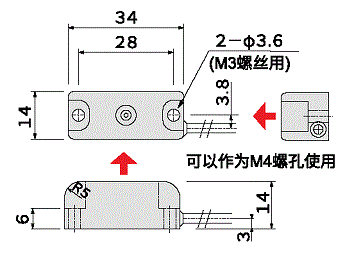

ADH02(3线式) |
 |
|
||||||||||||||||||||||

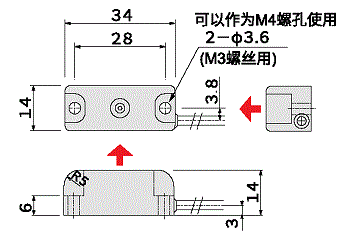

| ADH02P / ADH02P(B) (OFF→ON) / (ON→OFF) (3线式)  |
 |
|
||||||||||||||||||||||

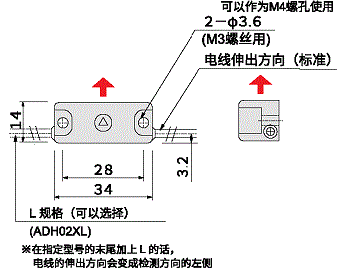

ADH02X(3线式) |
 |
|
||||||||||||||||||||||

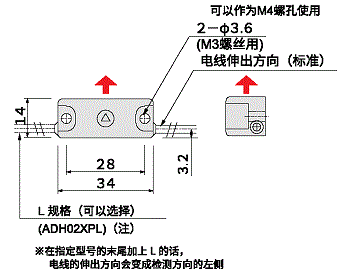

| ADH02XP / ADH02XP(B) (OFF→ON) / (ON→OFF) (3线式)  |
 |
|
||||||||||||||||||||||
ADG02 |
 |
|
||||||||||||||||||||||
ADG02X |
 |
|
