磁性传感器

近铁传感器符合RoHS2　

门用传感器

特点

  • 只检测铁等磁性物质的接近传感器
  • 对铝不锈钢等非磁性物质不发生反应


　　　　　　　　　　　　

原理

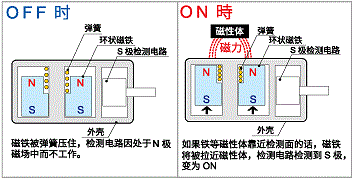

原理

  • OFF 时 : 磁铁被弹簧压住，检测电路因处于 N 极磁场中而不工作。
  • O N 时 : 如果铁等磁性体靠近检测面的话，磁铁将被拉近磁性体，检测电路检测到 S 极，变为 ON

通用规格

电源电压DC5 ～ 24V
输出方式NPN常开 (接近时ON)
型号尾部(B) NPN 常闭 (接近时OFF)
电线规格φ2.8×1m
耐电压AC100v
（1 分钟，充电部整体与外壳间）
绝缘电阻DC250V
（20MΩ以上，充电部整体与外壳间）
工作环境温度-20℃～+85℃（无结露）
工作环境湿度20～80%RH
※可以通过电线附件来实现输出变换，电流增幅
！警告
  • 如果能够预测出由于传感器故障等原因导致的事故，请采取设置双重电路等安全对策。
  • 严禁改造传感器。
  • 使用起搏器等物品的人士请距离产品 1 米以上，起搏器可能会因强磁铁的磁性引发误动作。
  • 请避免在有强烈振动或者冲击的场所使用。
  • 在下述场所使用时，请采取充分的屏蔽对策。
    1. 产生大电流或者强磁场的场所
    2. 因静电等因素而产生干扰的场所
    3. 产生或者飞散铁粉等磁性体粉尘的场所
  • 如果要在水或者油的环境下使用产品的话，请咨询我公司销售部。
  • 请不要强行拉伸、挤压电线，会导致传感器导通不良。( 传感器主体电线出口处的最小弯曲半径为 R7)

■筆記
  • 请严格按照接线图正确接线，绝对不要将电源接反，否则会导致传感器损坏。
  • 驱动继电器时，请并联反向连接二极管。
  • 铁粉等没有被固定的微小磁性体，容易被吸附，不适合做检测对象。
  • 安装近铁传感器时，请注意不要让磁性体接近检测面的背面或侧面。
  • 近铁传感器只是在工作灵敏度区域内检测磁性体的有无，并不保证工作位置。

近铁传感器 清單符合RoHS2　

型号外形图规格
AR001
AR001		 AR001
磁检测方向向上
最大检测距离铁线φ2 : 1mm
正方形铁板 30×1t : 2mm
输出电流AR001/AR001(B)
: 15mA MAX
AR001-LED/AR001(B)-LED
: 12mA MAX
消耗电流AR001/AR001(B)
: 12mA MAX
AR001-LED/AR001(B)-LED
: 15mA MAX
电线规格AR001/AR001-LED：灰色
AR001(B)/AR001(B)-LED
：黑色
外壳材质耐热 ABS 树脂
指示灯AR001/AR001(B)：无
AR001-LED/AR001(B)-LED
：距离传感器主体约 100mm
电路图AR001/AR001(B) : 电路图1
AR001-LED/AR001(B)-LED
: 电路图20

可以通过电线附件来实现输出变换，电流增幅
AR002
AR002		 AR002
AR002
磁检测方向向上
最大检测距离正方形铁板 30×10t : 6mm
正方形铁板 30×2t : 4mm
输出电流12mA MAX
消耗电流15mA MAX
电线规格AR002：灰色
AR002(B)：黑色
外壳材质玻璃纤维强化树脂：黑色
安装M3 螺丝，拧紧扭矩 0.3N·m
指示灯红色
电路图电路图2

可以通过电线附件来实现输出变换，电流增幅
AR012
AR012		 AR012
磁检测方向向前

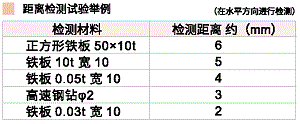

最大检测距离请参考距离检测试验举例
输出电流12mA MAX
消耗电流15mA MAX
电线规格AR012：灰色
AR012(B)：黑色
外壳材质SUS303
安装M12 螺母，拧紧扭矩 12N·m
安装孔径加工尺寸φ12+0.50
指示灯红色
电路图电路图2

可以通过电线附件来实现输出变换，电流增幅


AR012

※注意※

1.传感器在向下进行检测时，
检测距离大约增加10％，
在向上进行检测时，
检测距离大约减少10％。

2.传感器具有磁场引力，
请固定好检测材料。

3.试验值只是参考值，不是保证值。

4.不可以作为位置检测传感器使用。
AR013
AR013		 AR013
磁检测方向向前
最大检测距离正方形铁板 10×1t : 3.5mm
输出电流15mA MAX
消耗电流8mA MAX
电线规格AR013：灰色
AR013(B)：黑色
外壳材质SUS303
安装M14 螺母，拧紧扭矩 18N·m
安装孔径加工尺寸φ14+0.50
指示灯红色
电路图电路图4

可以通过电线附件来实现输出变换，电流增幅
AR014
AR014		 AR014
磁检测方向向前
最大检测距离正方形铁板 10×1t : 2.3mm
输出电流15mA MAX
消耗电流8mA MAX
电线规格AR013：灰色
AR013(B)：黑色
外壳材质SUS303
安装M10 螺母，拧紧扭矩 12N·m
安装孔径加工尺寸φ10+0.50
指示灯红色
电路图电路图1

可以通过电线附件来实现输出变换，电流增幅
AR101
AR101		 AR101
磁检测方向向上
最大检测距离铁线φ1 : 1mm
高速钢钻φ1.5 : 1.5mm
正方形铁板 10×1t : 1mm
输出电流12mA MAX
消耗电流15mA MAX
电线规格AR101：灰色
AR101(B)：黑色
外壳材质耐热 ABS 树脂 (主体)：黑色
SUS304 (检测部)
安装M2.5 螺丝，拧紧扭矩 0.2N·m
指示灯红色
电路图电路图2

可以通过电线附件来实现输出变换，电流增幅
