刚性联轴器
RSC
不锈钢 / 夹紧螺丝固定式
特点
- 两轴同时加工的方法，保持同心高精度
- SUS303材质，强力联结，耐腐蚀性强

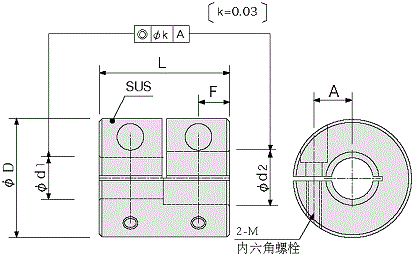

构造和材质
尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8 (左右自由组合) | L | A | F | M | 拧紧转矩 (N⋅m) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RSC16 | 16 |
| 16 | 5 | 3.8 | M2.5 | 1.2 | ||||||
| RSC20 | 20 |
| 20 | 6.5 | 4.8 | M2.5 | 1.2 | ||||||
| RSC25 | 25 |
| 25 | 9 | 6 | M3 | 2 | ||||||
| RSC32 | 32 |
| 32 | 11 | 7.8 | M4 | 3 |
性能
| 型号 | 最大轴孔径 (mm) |
额定转矩 (N⋅m) |
最大转矩 (N⋅m) |
最高转数 (rpm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|
| RSC16 | 6 | 0.3 | 0.6 | 9,500 | 8.0×10-7 | 25 |
| RSC20 | 8 | 0.5 | 1 | 7,600 | 3.0×10-6 | 40 |
| RSC25 | 10 | 1 | 2 | 6,100 | 8.0×10-6 | 100 |
| RSC32 | 14 | 2 | 4 | 4,800 | 2.5×10-5 | 160 |
- 因不能补偿偏差，适合于轴侧可以补偿偏差的情况
