刚性联轴器
使用注意事项
本公司的刚性联轴器，是使用精密车床，采用两轴同时加工的(同孔径、不同孔径都可)方式制作的联轴器。夹紧型是通过热处理清除内部的应变力后，进行切削、切槽加工，保持了同心精度。但即便这样，在组装时也必须特别注意保持同心高精度，并尽量控制轴振动。

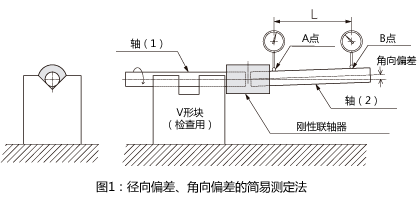

组装状态下的径向偏差和角向偏差的检查方法(参照图1)
将已组装好的组件的轴(1)放置在V形块上，缓慢转动，用试验指示器测定轴(2)的外周偏斜。例如:当A点的偏斜是0.04时，径向偏差为0.02。
然后，如果B点(偏离A点L的位置)的外周偏斜值是0.16，L为100，则角向偏差α为:
(严格意义上来说，必须测定与处于B点最大偏斜的回转位置上的A点之间的差)
组装注意事项 (定位螺丝固定式)
- 嵌合部请清洗并清除脏污。

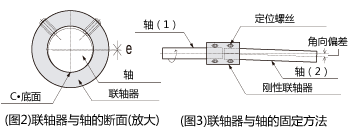

- 请轻轻转动轴或联轴器，将左右倾斜的2个定位螺丝交替、均等地拧入，使得轴牢牢固定在C⋅底面上。(参照图2)
- 请组装时注意保持轴（1）与轴（2）在一条直线上，没有角向偏差。如果象（图3）那样在有角向偏差的状态下拧紧，则完全无法修正。
- 当轴的材质为柔软的塑料或铝合金时，千万不要将定位螺丝强力拧紧。否则，轴会弯曲变形产生角向偏差。
定位螺丝固定式
组装注意事项 (夹紧螺丝固定式)
- 嵌合部请清洗并清除脏污。

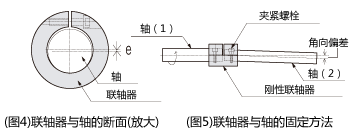

- 请一边轻轻转动轴或联轴器，一边将加紧螺丝一点一点拧紧。联轴器的孔径与轴的外周一致，径向偏差e为0。这是夹紧型联轴器的特点。
- 请组装时注意保持轴（1）与轴（2）在一条直线上，没有角向偏差。如果象（图5）那样在有角向偏差的状态下拧紧，则完全无法修正。
夹紧螺丝固定式
