STS93 (3 线式)


STS93

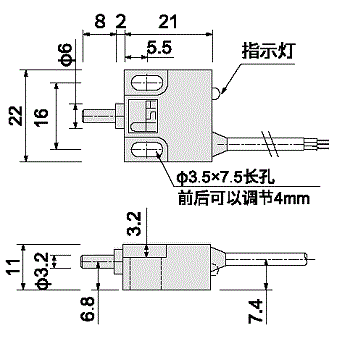

外形图

外形图


规格

电源电压DC12 ~ 24V
行程8mm
操作力0.4N
工作点位置 [PT]0.3~0.8mm
回差 [MD]0.1mm 以下
重复定位精度±0.01mm
输出方式STS93:NPN 常开 (接近时 ON)
STS93(B):NPN 常闭 (接近时 OFF)
输出电流80mA MAX
消耗电流15mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度−20℃~+85℃(无结露)
工作环境湿度20~95%RH
电线规格STS93:φ2.8×1m 灰色
STS93(B):φ2.8×1m 黑色
操作杆材质SUS303
外壳材质玻璃纤维强化树脂(黑色)
安装M3 螺丝,拧紧扭矩 0.3N·m
指示灯红色
保护等级IP65

指定型号

指定型号

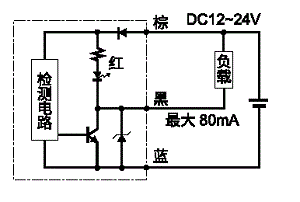

电路图

电路图16
