STR8 (3 线式)


STR8

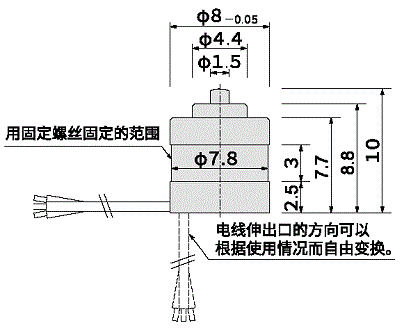

外形图

外形图

规格

电源电压DC5 ~ 24V
行程1.2mm
操作力0.9N
工作点位置 [PT]0.3~0.6mm
回差 [MD]0.1mm 以下
静态耐负荷50N
重复定位精度±0.005mm
输出方式STR8:NPN 常开 ( 接近时 ON)
STR8(B):NPN 常闭 ( 接近时 OFF)
输出电流15mA MAX
消耗电流12mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度−20℃~+85℃(无结露)
工作环境湿度20~95%RH
电线规格3 根芯线,φ0.9×1m
材质外壳 / 操作杆:SUS303
保护等级IP65
・对于模具,夹具等使用环境的油污、潮湿具有适用性。
・请注意防止电线连接器的连接处绝缘部分脱落。

指定型号

指定型号


电路图

电路图1

使用举例
