STR10 (3 线式)

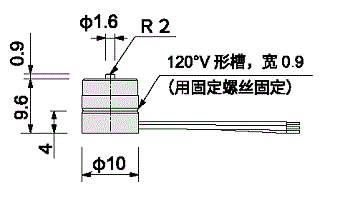

外形图
规格
| 电源电压 | DC5 ～ 24V |
|---|---|
| 行程 | 0.7～1mm |
| 操作力 | 0.4N |
| 回差 [MD] | 0.1mm 以下 |
| 工作位置 [OP] | 10±0.2mm（从底面） |
| 静态耐负荷 | 80N（使用φ3 的棒 , 中心附近) 1000N（使用φ10 的棒 , 中心附近 ) |
| 重复定位精度 | ±0.01mm |
| 输出方式 | STR10：NPN 常开 ( 接近时 ON) STR10(B)：NPN 常闭 ( 接近时 OFF) |
| 输出电流 | 15mA MAX |
| 消耗电流 | 12mA MAX |
| 工作频率 | 60 次 / 分以下 |
| 耐电压 | AC1000V （1 分钟，充电部整体与外壳间） |
| 绝缘电阻 | DC250V （20MΩ以上，充电部整体与外壳间） |
| 工作环境温度 | −20℃～+85℃（无结露） |
| 工作环境湿度 | 20～95％RH |
| 电线规格 | 3 根芯线，φ0.9×1m |
| 材质 | 外壳 / 操作杆：SUS303 |
| 保护等级 | IP67 |
・推动操作杆时，请不要使操作杆顶点低于保护盖。
指定型号
电路图
