STMB10 (3 线式)

STMB10

使用举例

电源电压	DC5 ～ 24V
行程	1mm
操作力	H：4.5N J：0.35N
工作点位置 [PT]	0.3～0.6mm
回差 [MD]	0.1mm 以下
重复定位精度	±0.01mm
输出方式	STMB10A ：NPN 常开 ( 接近时 ON) STMB10B ：NPN 常闭 ( 接近时 OFF)
输出电流	STMB10:15mA MAX STMB10-LED:12mA MAX
消耗电流	STMB10:12mA MAX STMB10-LED:15mA MAX
工作频率	60 次 / 分以下
耐电压	AC1000V （1 分钟，充电部整体与外壳间）
绝缘电阻	DC250V （20MΩ以上，充电部整体与外壳间）
工作环境温度	−20℃～+85℃（无结露）
工作环境湿度	20～95％RH
电线规格	STMB10A ：φ2.8×1m 灰色 STMB10B ：φ2.8×1m 黑色
外壳材质	SUS303
球的材质	SUS
安装	M10 螺母，拧紧扭矩 12N·m 以下
安装孔径加工尺寸	φ10^+0.5₀
指示灯	STMB10:无 STMB10-LED:距离传感器主体约 100mm
保护等级	IP65

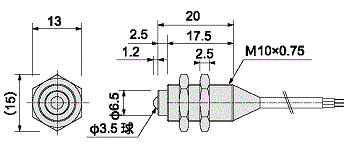

■无指示灯

■有指示灯
