PM6 (3~6 线式)


STM8

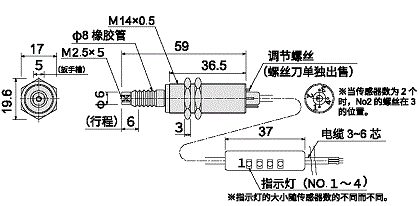

外形图 (触头可以更换类型)

外形图


规格

电源电压DC5 ~ 24V
传感器数1~4 个
行程6mm
操作力0.8~1.2N
回差 [MD]0.08mm 以下
重复定位精度±0.001mm
输出方式NPN 常开 ( 接近时 ON)
输出电流12mA MAX
消耗电流15mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
(1 分钟,充电部整体与外壳间)
绝缘电阻DC250V
(20MΩ以上,充电部整体与外壳间)
工作环境温度−20℃~+85℃(无结露)
工作环境湿度20~95%RH
电线规格φ3.6(MAX)×1m
橡胶管材质丁腈橡胶
外壳和螺母材质SUS303
安装M14 螺母,拧紧扭矩 18N·m 以下
安装孔径加工尺寸φ14+0.50
指示灯距离传感器 主体约 120mm
・组装接触头时,请用 5 mm 扳手支撑住前端,并拧紧接触头。
・请不要在操作杆与壳体之间施加旋转转矩。
・请不要转动接触头。
・请不要将外壳后部的调节螺丝旋转过头,容易损坏。

指定型号

指定型号


电路图

电路图13

设定范围
