PM5 (3～6 线式)


PM5

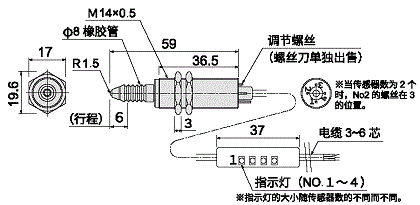

外形图

外形图

规格

电源电压DC5 ～ 24V
传感器数1～4 个
行程6mm
操作力0.8～1.2N
回差 [MD]0.08mm 以下
重复定位精度±0.001mm
输出方式NPN 常开 ( 接近时 ON)
输出电流12mA MAX
消耗电流15mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
（1 分钟，充电部整体与外壳间）
绝缘电阻DC250V
（20MΩ以上，充电部整体与外壳间）
工作环境温度−20℃～+85℃（无结露）
工作环境湿度20～95％RH
电线规格φ3.6(MAX)×1m
橡胶管材质丁腈橡胶
外壳和螺母材质SUS303
安装M14 螺母，拧紧扭矩 18N·m 以下
安装孔径加工尺寸φ14+0.50
指示灯距离传感器 主体约 100mm
・请确保被检测物体接触到操作杆的角度不要超过 5°。
・请不要转动接触头。
・请不要将外壳后部的调节螺丝旋转过头，容易损坏。

指定型号

指定型号

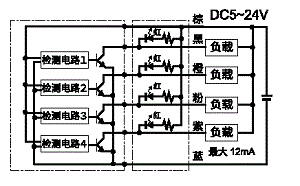

电路图

电路图13

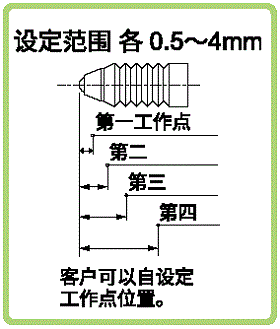

设定范围
