HS1 (3 线式)


HS1

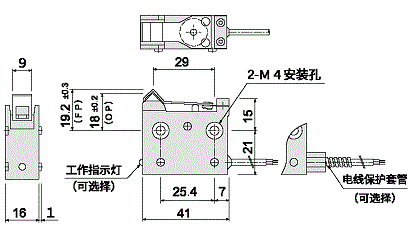

外形图

外形图

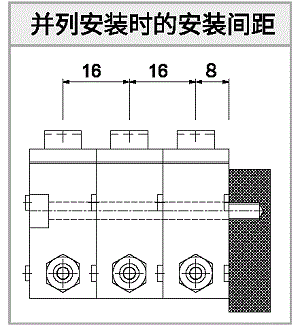

并列安装时的安装间距


规格

电源电压DC5 ～ 24V
行程3.3mm
操作力1.2N MAX
工作点位置 [PT]1.4mm MAX
回差 [MD]0.5mm MAX
工作位置 [OP]18±0.2mm
重复定位精度0.02mm
输出方式NPN 常开 ( 接近时 ON)
输出电流HS1:15mA MAX
HS1P:12mA MAX
消耗电流HS1:12mA MAX
HS1P:15mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
（1 分钟，充电部整体与外壳间）
绝缘电阻DC250V
（20MΩ以上，充电部整体与外壳间）
工作环境温度−20℃～+85℃（无结露）
工作环境湿度20～95％RH
电线规格φ2.8×1m 灰色
外壳材质铝合金，阳极氧化处理
触片材质SUS304，氮化处理
膜片材质 聚酰亚胺树脂
波形密封材质聚酰亚胺树脂
电线密封材质丁腈橡胶
保护电线材质SUS304
指示灯HS1:无
HS1P:红色
保护等级IP67

指定型号

指定型号


电路图

■无指示灯
电路图1
■有指示灯
电路图2
