AXM1 (3 线式)


AXM1

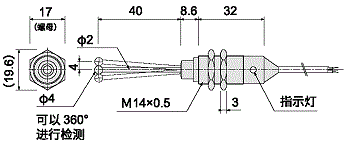

外形图

外形图


规格

电源电压DC5 ～ 24V
行程4mm（360°）
操作力H：0.8N
J：0.3N
工作点位置 [PT]1.5±1mm
回差 [MD]0.1mm 以下
重复定位精度0.02mm
输出方式NPN 常开 ( 接近时 ON)
输出电流12mA MAX
消耗电流15mA MAX
工作频率20 次 / 分以下
耐电压AC1000V
（1 分钟，充电部整体与外壳间）
绝缘电阻DC250V
（20MΩ以上，充电部整体与外壳间）
工作环境温度−20℃～+85℃（无结露）
工作环境湿度20～95％RH
电线规格φ2.8×1m 灰色
外壳・轴材质SUS303
螺母・球材质SUS303
安装M14 螺母，拧紧扭矩 18N·m 以下
安装孔径加工尺寸φ14+0.50
指示灯红色

指定型号

指定型号

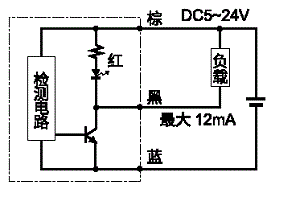

电路图

电路图2
