AX4 (6 线式)


AX4

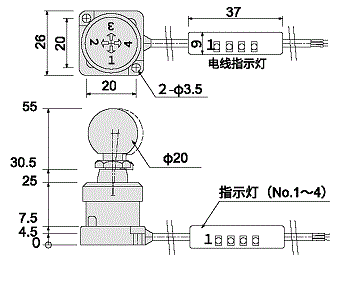

外形图

外形图


规格

电源电压DC5 ～ 24V
行程3±0.5mm（360°方向）
操作力H：1.5N
J：0.5N
工作点位置 [PT]1.5±0.5mm
重复定位精度0.02mm
输出方式NPN 常开 ( 接近时 ON)
输出电流AX4:15mA MAX
AX4-LED:12mA MAX
消耗电流AX4:12mA MAX
AX4-LED:15mA MAX
工作频率60 次 / 分以下
耐电压AC1000V
（1 分钟，充电部整体与外壳间）
绝缘电阻DC250V
（20MΩ以上，充电部整体与外壳间）
工作环境温度−20℃～+85℃（无结露）
工作环境湿度20～95％RH
电线规格φ3.6×1m 灰色
外壳材质铸锌合金
球的材质黑色酚醛
指示灯AX4:无
AX4-LED:距离传感器 主体约 100mm
保护等级IP65

指定型号

指定型号

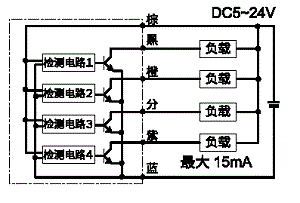

电路图

■无指示灯
电路图12
■有指示灯
电路图13
