AX1 (3 线式)


AX1

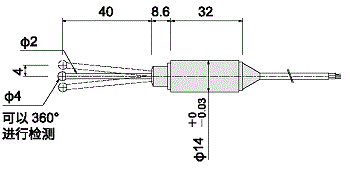

外形图

外形图


规格

电源电压DC5 ～ 24V
行程4mm（360°）
操作力H：1N
J：0.3N
工作点位置 [PT]1.5±1mm
回差 [MD]0.1mm 以下
重复定位精度0.02mm
输出方式NPN 常开 ( 接近时 ON)
输出电流AX1:15mA MAX
AX1-LED:12mA MAX
消耗电流AX1:12mA MAX
AX1-LED:15mA MAX
工作频率20 次 / 分以下
耐电压AC1000V
（1 分钟，充电部整体与外壳间）
绝缘电阻DC250V
（20MΩ以上，充电部整体与外壳间）
工作环境温度−20℃～+85℃（无结露）
工作环境湿度20～95％RH
电线规格φ2.8×1m 灰色
材质SUS303
球材质SUS
指示灯AX1:无
AX1-LED:距离传感器 主体约 100mm

指定型号

指定型号


电路图

■无指示灯
电路图1
■有指示灯
电路图20
