微型电磁制动器

无励磁工作型 微型电磁制动器

特点

  • 外径尺寸20mm和33mm两种
  • 使用耐磨损性强的摩擦材料，寿命长
  • 不需要调节，安装方便
  • 制动音轻，体积小且制动力矩大
  • 使用专用电源规格的制动力矩更大

用途举例

  • 防止伺服马达定位的移动
  • 防止竖直使用的滚珠丝杠的螺母因为自身重量而下落

工作原理

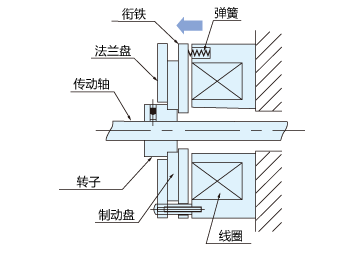

制动器制动时（不通电时）

不通电时，弹簧施压于衔铁，迫使制动盘与衔铁及法兰盘之间产生摩擦力矩，来保持转子和传动轴的停止状态。

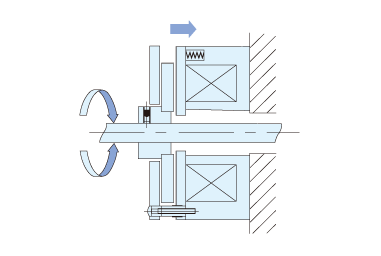

制动器释放时（通电时）

通电时，靠电磁力吸合衔铁，使衔铁与制动盘脱离，这时转子和传动轴可以带着制动盘自由旋转。

专用电源的工作原理

通电时，靠电磁力吸合衔铁来释放制动器，之后要维持吸合状态就不需要释放初期的功率。专用电源是在释放制动器初期瞬间使用大的功率，在维持吸合状态时减少功率的使用，以达到省电力的目的。
* 使用专用电源规格的制动器，因为强化了弹簧，所以制动力矩增大。如果不使用专用电源，即使接通额定电压制动器也不会被释放。

<专用电源外形图>

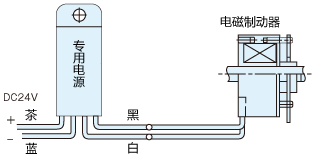

<专用电源接线图>

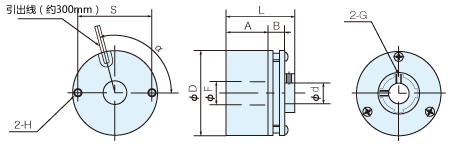

外形图



A B D F G H L S α d
MB3 16.5 6.5 33 9 M3 M3
螺纹长度 6		 27 29 105° 6/8
MB2 12.8 4.8 28 5.8 M2 M2.6
螺纹长度 5		 20.3 24.8 60° 3/4/5
MB2S 8.8 3.5 28 6.5 M2.5 M2
螺纹长度 5		 15.7 25 60° 4/5/6
MB24P 8 3.2 24 5.5 M2 M1.6
螺纹长度 5		 14.2 22 60° 3/4/5
MB20P 10.1 3.2 20 3.4 M1.6 M1.4
螺纹长度 3.5		 16.7 17.9 60° 2/2.5/3

规格

型号 单体规格 专用电源规格 单体规格 专用电源规格 单体规格 专用电源规格 专用电源规格 专用电源规格
MB3( )A24 MB3( )P24 MB2( )A24 MB2( )P24 MB2S( )A24 MB2S( )P24 MB24( )P24 MB20( )P24
额定电压 DC24V
瞬间最大功率 7.2W 8.1W 7.6W 8.5W 6.7W
消耗功率 2.4W 1W or less 1.6W 1W or less 1.6W 1W or less 1W or less 1W or less
静摩擦力矩 20N⋅cm 36N⋅cm 16N⋅cm 25N⋅cm 12N⋅cm 18N⋅cm 10N⋅cm 7N⋅cm
吸合时间 40msec max.
释放时间 10msec max.
吸合电压 20V or less
释放电压 3V or more 10V or more 3V or more 10V or more 3V or more 10V or more 10V or more 10V or more
惯性力矩 3.2g⋅cm2 1.7g⋅cm2 1.2g⋅cm2 0.9g⋅cm2 0.3g⋅cm2
绝缘电阻 10MΩ or more with DC500V megger
绝缘耐电压 1 min at AC1000V
绝缘等级 F type
重量 110g 112g 57g 66g 39g 49g 42g 33g
转子内径 ø6,ø8(H7) ø3,ø4,ø5(H7) ø4,ø5,ø6(H7) ø3,ø4,ø5(H7) ø2,ø2.5,ø3(H7)
使用注意事项
  • 请不要使制动盘上沾有水分和油分
  • 安装时请确认传动轴与制动器的中心是否保持偏心±0.1mm，偏角0.25°以下的精度
  • 安装时请对螺钉进行防止松弛的处理
  • 安装和使用时请不要使转子与衔铁接触
