树脂联轴器
EGJ / EGP
双膜片(等同) / 定位螺丝固定式
特点
- 柔软型联轴器，可以减少回转能量损失
- 柔软但扭矩刚性大，回转角误差小
- ２种树脂材质，可以根据柔软性和扭矩刚性进行选择
- 也适用于对回转有正确稳定的要求的驱动侧转矩小的机械系统
- 性能可靠，回转寿命大约是UJ和GJ的10倍
- 绝缘耐电压1000V
构造和材质
树脂联轴器 使用注意事项
- 因为是树脂材质，强度不如金属，使用时请注意此点
- 定位螺丝的扭紧转矩请注意不要超过表中规定值
- 轴插入量可以超过图上的B尺寸

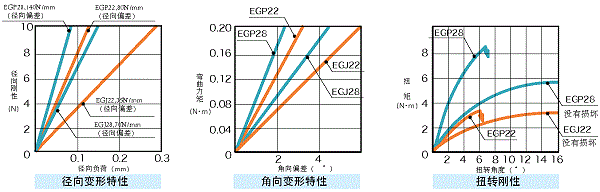

参考资料

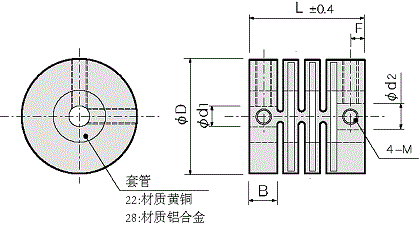

尺寸
| 型号 | D | 标准孔径 ød1/d2(左右自由组合) | L | F | B | M | 拧紧转矩 （N⋅m） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EGJ/EGP | 22 |
| 22.2 | 2.8 | 5.4 | M3 | 0.7 | ||||||
| 28 |
| 32 | 3.6 | 8.8 | M4 | 1.5 |
性能
| 型号 | 额定转矩 （N⋅m） |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
材质 |
|---|---|---|---|---|---|---|---|---|---|
| EGJ22 | 1.0 | 8,000 | 20 | 0.6 | 6 | ±0.6 | 4.0×10-7 | 13 | 聚甲醛 |
| EGP22 | 1.6 | 12,000 | 40 | 0.4 | 4 | ±0.4 | 4.0×10-7 | 13 | 玻璃纤维强化树脂 |
| EGJ28 | 1.8 | 8,000 | 40 | 0.6 | 5 | ±0.8 | 3.4×10-6 | 26 | 聚甲醛 |
| EGP28 | 3.0 | 12,000 | 100 | 0.4 | 4 | ±0.5 | 3.4×10-6 | 26 | 玻璃纤维强化树脂 |
- 耐热性（周围温度）聚甲醛：-20~60℃、GF树脂：-30℃～85℃ ＊但最高温度下1/2扭矩
