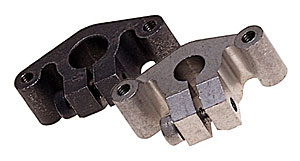

夹紧螺丝固定轴套
高精度气缸传感器
特点
- 使用夹紧螺丝固定式轴套来做板齿轮，凸轮板等和回转轴、圆柱的联结
- 材质分为Fe类烧结黑色处理品和SUS类烧结品2个种类
- 用夹紧式可以强力联结φ4～φ15的轴，且不会损伤轴
构造和材质

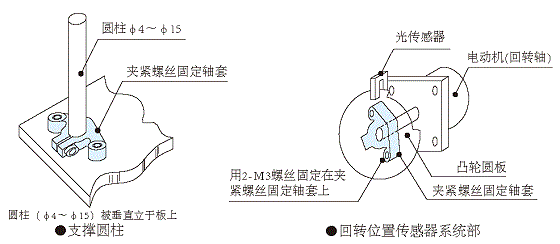

应用举例

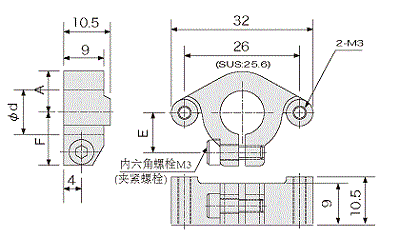

尺寸
（mm）
型号
型号
外形、各部位尺寸
机械特性、规格
铁类烧结
黑色处理
SUS类烧结
白色肌理
ΦdH8
A
E
F
夹紧螺丝拧紧
扭矩
（N・m）
轴滑动
扭矩
（N・m）
CLB4
CLBS4
4
7.5
7
10
2.2
6
CLB5
CLBS5
5
10
CLB6
CLBS6
6
13
CLB6.35
CLBS6.35
6.35
13
CLB7
CLBS7
7
13
CLB8
CLBS8
8
8.3
8
11
15
CLB9
CLBS9
9
16
CLB9.53
CLBS9.53
9.53
16
CLB10
CLBS10
10
9.3
9
12
16
CLB12
CLBS12
12
16
CLB12.7
CLBS12.7
12.7
16
CLB13
CLBS13
13
10.5
9.5
13
23
CLB14
CLBS14
14
23
CLB15
CLBS15
15
23
特点
- 使用夹紧螺丝固定式轴套来做板齿轮，凸轮板等和回转轴、圆柱的联结
- 材质分为Fe类烧结黑色处理品和SUS类烧结品2个种类
- 用夹紧式可以强力联结φ4～φ15的轴，且不会损伤轴
构造和材质
应用举例
尺寸
| 型号 | 型号 | 外形、各部位尺寸 | 机械特性、规格 | ||||
|---|---|---|---|---|---|---|---|
| 铁类烧结 黑色处理 |
SUS类烧结 白色肌理 |
ΦdH8 | A | E | F | 夹紧螺丝拧紧 扭矩 （N・m） |
轴滑动 扭矩 （N・m） |
| CLB4 | CLBS4 | 4 | 7.5 | 7 | 10 | 2.2 | 6 |
| CLB5 | CLBS5 | 5 | 10 | ||||
| CLB6 | CLBS6 | 6 | 13 | ||||
| CLB6.35 | CLBS6.35 | 6.35 | 13 | ||||
| CLB7 | CLBS7 | 7 | 13 | ||||
| CLB8 | CLBS8 | 8 | 8.3 | 8 | 11 | 15 | |
| CLB9 | CLBS9 | 9 | 16 | ||||
| CLB9.53 | CLBS9.53 | 9.53 | 16 | ||||
| CLB10 | CLBS10 | 10 | 9.3 | 9 | 12 | 16 | |
| CLB12 | CLBS12 | 12 | 16 | ||||
| CLB12.7 | CLBS12.7 | 12.7 | 16 | ||||
| CLB13 | CLBS13 | 13 | 10.5 | 9.5 | 13 | 23 | |
| CLB14 | CLBS14 | 14 | 23 | ||||
| CLB15 | CLBS15 | 15 | 23 | ||||
