爪形弹性联轴器

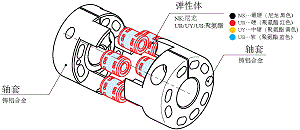

爪形弹性联轴器,利用被轴套的突起围住的圆筒状弹性体发生变形,来补偿径向偏差,角向偏差和减振的联轴器。因6个弹性体完全独立,各自按照最佳的效果变形,可简单地补偿偏差和减振。弹性体有4种材料,硬度不同静态扭转刚性和径向偏差的补偿能力也不同。

选择时的注意事项
  • 若是水泵等有扭矩振动的回转负荷,请选择软(静态扭转刚性小)的弹性体。
    如果优先考虑额定扭矩的大小,选择坚硬的弹性体,轴套突起的根部可能会因为金属疲劳而先破损。
  • 惯性质量大的伺服系统、凸轮驱动负荷等也因为与上述同样的理由,请选择软的弹性体,并且也请将扭矩选大一点。
  • 经常在最高转数下使用时,请将额定扭矩设置为1/2。
  • 当径向,角向,轴向偏差等很大时,请在弹性体接触面上涂抹润滑剂。

不同材质的弹性体的扭转刚性

外观型号外径孔径特点
QJ45-9512-40
  • 4种类弹性体(聚氨酯及尼龙)
  • 定位螺丝固定式
QJU45-9512-40
  • 4种类弹性体(聚氨酯及尼龙)
  • 夹紧螺丝固定式
QRU26-406-20
  • 2种类合成橡胶软弹性体
  • 夹紧螺丝固定式
