膜片联轴器
TSC
単膜片 / 夹紧螺丝固定式
特点
- 适用于使设备小型化，没有足够的使用空间等方面
- 对于轴向方向的小型化有帮助，跟以前的产品相比，可以省去一半以上的空间
- 非常适合小偏差的万能型
- 聚酰亚胺膜片，具有超群的柔韧性，即使在有径向偏差的状态下，反冲力会很小，相位和转矩也不发生变化
构造和材质
- 键槽形状按照新JIS标准
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 6〜10 | 2 | 2 | ±0.0125 | 1.0 | +0.1 0 | 2×2 |
| 10〜18 | 3 | 3 | 1.4 | 3×3 | ||

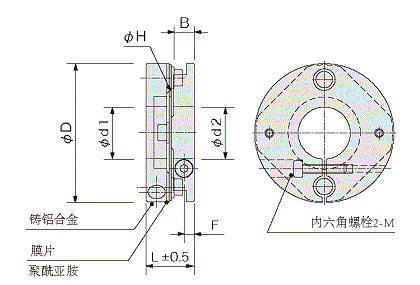

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8 (左右自由组合) | L | B | F | H 膜片孔径 |
M | 拧紧转矩 (N⋅m) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC | 32 |
|
11 | 4.8 | 2.4 | 16.6 | M2 | 0.7 | |||||||
| 40 |
|
13.5 | 6 | 3 | 22 | M2.5 | 1.0 |
- 标准孔径以外的孔径加工也可以
性能
| 型号 | 额定转矩 (N⋅m) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
静态扭转刚性 (N⋅m/rad) |
径向刚性 (N/mm) |
角向刚性 (N⋅m/°) |
轴向刚性 (N/mm) |
最高转数 (rpm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC32 | 1.8 | 0.05 | 2.5 | ±0.3 | 700 | 500 | 0.008 | 10 | 12,000 | 2.5×10-6 | 19 |
| TSC40 | 3.0 | 0.05 | 1.0 | ±0.4 | 1100 | 800 | 0.04 | 8 | 8,000 | 7.2×10-6 | 32 |
- 耐热性（周围温度）聚酰亚胺：-40℃∽200℃，*但最高温度下，转矩则约为1/2.
- 最大转矩原则上是额定转矩的2倍。请按照额定转矩以下，并且电机的瞬间最大负荷转矩小于联轴器最大转矩来选定尺寸
