特点

补偿小偏差能力强的万能型
3种材料的膜片，对应所有用途
聚酰亚胺 - 具有超群的柔韧性，即使在有径向偏差的状态下，反冲力也很小，相位和转矩不变化
碳纤维FRP - 柔韧性、传递转矩及扭转刚性都非常优良，是平衡性能良好的万能型
不锈钢板簧(SUS) - 柔韧性较差，但传递转矩和扭转刚性高，最适合于应对性高的伺服机构等

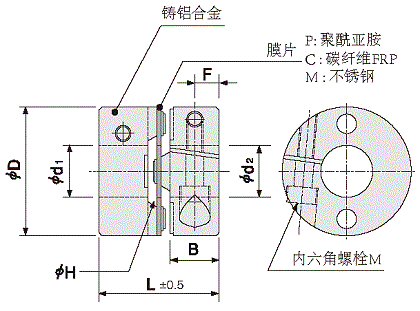

构造和材质

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
6〜8	2	2	±0.0125	1.0	＋0.1 0	2×2
8〜10	3	3	±0.0125	1.4		3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜22	6	6		2.8		6×6
22〜24	8	8	±0.0180	3.3	＋0.2 0	8×7

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8 (左右自由组合)

L

B

F

H
膜片
孔径

M

拧紧转矩
(N⋅m)

MSC

13

3

4

5

13.5

5.5

2.5

6

M2

0.42

16

4

5

6

16.5

7

3

7.6

M2.5

0.9

20

4

5

6

6.35

8

18.4

7.5

3.7

9

M2.5

1

25

5

6

6.35

8

10

21.6

9

4

12

M3

1.7

32

6

8

10

12

14

29

12.4

6

15.2

M4

2.5

40

8

10

12

14

16

18

35

15.5

7.8

20.4

M5

7

50

14

16

18

20

22

24

41

18

9

26

M6

12

附带2个内六角螺栓

性能

型号		额定转矩 (N⋅m)	最高转数 (rpm)	静态扭转刚性 (N⋅m/rad)	容许径向偏差 (mm)	容许角向偏差 (°)	容许轴向偏差 (mm)	惯性力矩 (kg⋅m²)	质量 (g)
MSC13	P	0.25	12,000	60	0.1	2.5	±0.1	7.0×10^-8	4
MSC13	C	0.35	12,000	200	0.05	1	±0.1	7.0×10^-8	4
MSC16	P	0.4	9,000	120	0.1	2.5	±0.1	2.0×10^-7	7
	C	0.6	9,000	280	0.05	1	±0.1	2.0×10^-7	7
	M	0.9	7,000	800	_	1	±0.1	2.2×10^-7	8
MSC20	P	0.6	7,600	200	0.1	2.5	±0.2	6.0×10^-7	11
	C	1	7,600	450	0.05	1	±0.1	6.0×10^-7	11
	M	1.3	6,500	1,050	_	1	±0.1	7.0×10^-7	13
MSC25	P	1.4	6,000	300	0.1	3	±0.3	1.8×10^-6	22
	C	2.2	6,000	750	0.05	1	±0.2	1.8×10^-6	22
	M	2.8	5,000	2,300	_	1	±0.2	2.2×10^-6	24
MSC32	P	2.6	4,800	700	0.1	3	±0.3	5.2×10^-6	50
	C	3.8	4,800	1,200	0.05	1	±0.2	5.2×10^-6	50
	M	5	4,000	3,000	_	1	±0.2	5.6×10^-6	53
MSC40	P	4.4	4,000	1,200	0.15	3	±0.4	1.3×10^-5	85
	C	6.8	4,000	1,600	0.1	1	±0.2	1.3×10^-5	85
	M	9	3,800	6,000	_	1	±0.2	1.5×10^-5	90
MSC50	P	7	3,500	1,700	0.2	3	±0.5	3.6×10^-5	170
	C	11	3,500	2,800	0.1	1	±0.3	3.6×10^-5	170
	M	16	3,500	10,000	_	1	±0.3	3.9×10^-5	180

耐热性(周围温度)聚酰亚胺:-40℃~200℃,碳质FRP:-25℃~85℃ *但最高温度下1/2转矩
最大转矩原则上为额定转矩的2倍。请按照额定转矩以下、且瞬间最大负荷转矩小于最大转矩选定尺寸
