特点

补偿偏差能力强的万能型
2种材料的膜片，对应所有用途
聚酰亚胺 - 具有超群的柔韧性，即使在有径向偏差的状态下，反冲力也很小，相位和转矩不变化
碳纤维FRP - 柔韧性、传递转矩及扭转刚性都非常优良，是平衡性能良好的万能型

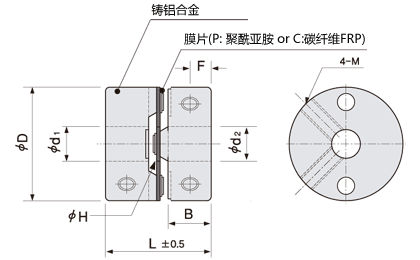

构造和材质

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
6〜8	2	2	±0.0125	1	＋0.1 0	2×2
8〜10	3	3	±0.0125	1.4		3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜22	6	6		2.8		6×6
22〜25	8	8	±0.0180	3.3	＋0.2 0	8×7

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8 (左右自由组合)

L

B

F

H
膜片
孔径

M

拧紧转矩
(N⋅m)

MS

10

2

3

4

10.5

4.2

2

4.6

M2

0.3

13

3

4

5

6

13.5

5.5

2.5

6

M2

0.3

16

4

5

6

6.35

8

16.5

7

3

7.6

M3

0.7

20

4

5

6

6.35

8

10

18.4

7.5

3.7

9

M3

0.7

25

5

6

6.35

8

10

12

21.6

9

4

12

M4

1.7

32

6

6.35

8

10

12

14

16

29

12.4

6

15.2

M4

1.7

40

8

10

12

14

16

18

20

35

15.5

7.8

20.4

M5

4

50

14

16

18

20

22

24

25

41

18

9

26

M6

7

附带4个定位螺丝

性能

型号		额定转矩 (N⋅m)	最高转数 (rpm)	静态扭转刚性 (N⋅m/rad)	容许径向偏差 (mm)	容许角向偏差 (°)	容许轴向偏差 (mm)	惯性力矩 (kg⋅m²)	质量 (g)
MS10	P	0.15	26,000	40	0.1	2.5	±0.1	4.0×10^-8	2
MS10	C	0.25	32,000	90	0.05	1	±0.1	4.0×10^-8	2
MS13	P	0.25	20,000	60	0.1	2.5	±0.1	7.0×10^-8	4
MS13	C	0.35	24,000	200	0.05	1	±0.1	7.0×10^-8	4
MS16	P	0.4	19,000	120	0.1	2.5	±0.1	2.0×10^-7	7
MS16	C	0.6	23,000	280	0.05	1	±0.1	2.0×10^-7	7
MS20	P	0.6	18,000	200	0.1	3	±0.2	6.0×10^-7	11
MS20	C	1.0	22,000	450	0.05	1	±0.1	6.0×10^-7	11
MS25	P	1.4	16,000	300	0.1	3	±0.3	1.8×10^-6	22
MS25	C	2.2	19,000	750	0.05	1	±0.2	1.8×10^-6	22
MS32	P	2.6	12,000	700	0.1	3	±0.3	5.2×10^-6	50
MS32	C	3.8	15,000	1,200	0.05	1	±0.2	5.2×10^-6	50
MS40	P	4.4	8,000	1,200	0.15	3	±0.4	1.3×10^-5	85
MS40	C	6.8	10,000	1,600	0.1	1	±0.2	1.3×10^-5	85
MS50	P	7.0	6,000	1,750	0.2	3	±0.5	3.6×10^-5	170
MS50	C	11	8,000	2,800	0.1	1	±0.3	3.6×10^-5	170

耐热性(周围温度)聚酰亚胺:-40℃~200℃,碳质FRP:-25℃~85℃ *但最高温度下1/2转矩
最大转矩原则上为额定转矩的2倍。请按照额定转矩以下、且瞬间最大负荷转矩小于最大转矩选定尺寸

膜片联轴器

MS 单膜片 / 定位螺丝固定式

特点

构造和材质

键槽尺寸

尺寸

性能
