膜片联轴器

KSC 单膜片 / 夹紧螺丝固定式

特点

利用V垫圈将膜片压入，进而压入轴套的强力组合体
使用大尺寸夹紧螺栓，进一步增强轴结合转矩
偏差（径向、角向、轴向、振动等）不能控制到很小程度时，请采用高耐久碳纤维膜片

构造和材质

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
18〜22	6	6	±0.0150	2.8	+0.1 0	6×6
22〜30	8	8	±0.0180	3.3	+0.2 0	8×7
30〜35	10	10	±0.0180	3.3	+0.2 0	10×8

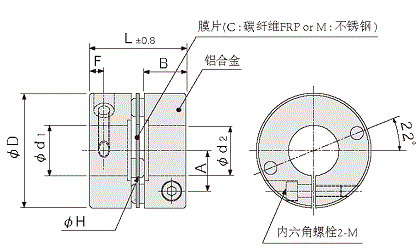

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8 (左右自由组合)

L

F

B

H
膜片孔径

A

M

拧紧转矩
(N⋅m)

KSC60

59.5

18

20

22

25

28

44

8

19

30.4

20.5

M6

13

KSC70

69.5

20

22

25

28

30

32

49.2

9

21

33.6

25

M6

13

KSC80

79.5

20

22

25

28

30

32

35

66

10

29

36.4

28

M8

30

标准孔径以外的孔径加工也可以

性能

型号		额定转矩 (N⋅m)	最高转数 (rpm)	静态扭转刚性 (N⋅m/rad)	容许径向偏差 (mm)	容许角向偏差 (°)	容许轴向偏差 (mm)	径向刚性 (N/mm)	轴向刚性 (N/mm)	惯性力矩 (kg⋅m²)	质量 (g)
KSC60	C	55	1,0000	30,000	0.05	2	±0.5	4,300	140	1.3×10^-4	260
KSC60	M	60	10,000	34,000	0.02	0.8	±0.2	4,000	100	1.4×10^-4	270
KSC70	C	60	10,000	38,000	0.06	2	±0.6	4,000	120	3.0×10^-4	420
KSC70	M	80	10,000	45,000	0.02	0.8	±0.2	3,800	90	3.1×10^-4	440
KSC80	C	80	10,000	55,000	0.08	2	±0.8	4,000	110	6.4×10^-4	720
KSC80	M	100	10,000	70,000	0.02	0.8	±0.2	3,700	80	6.7×10^-4	750

耐热性(周围温度)不锈钢:-50~200℃,碳质FRP:-25~85℃ *但最高温度下1/2转矩
