膜片联轴器

KLC 双膜片 / 夹紧螺丝固定式

特点

利用V垫圈将膜片压入，进而压入轴套的强力组合体
使用大尺寸夹紧螺栓，进一步增强轴结合转矩
偏差（径向、角向、轴向、振动等）不能控制到很小程度时，请采用高耐久碳纤维膜片

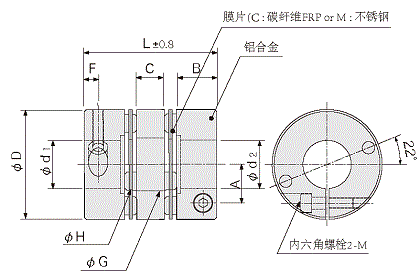

构造和材质

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
18〜22	6	6	±0.0150	2.8	+0.1 0	6×6
22〜30	8	8	±0.0180	3.3	+0.2 0	8×7
30〜35	10	10	±0.0180	3.3	+0.2 0	10×8

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8 (左右自由组合)

L

F

B

C

G
中间盘孔径

H
膜片孔径

A

M

拧紧转矩
(N⋅m)

KLC60

59.5

18

20

22

25

28

64

8

19

14

28.5

30.4

20.5

M6

13

KLC70

69.5

20

22

25

28

30

32

71.4

9

21

15

33

33.6

25

M6

13

KLC80

79.5

20

22

25

28

30

32

35

94

10

29

20

38

36.4

28

M8

30

标准孔径以外的孔径加工也可以

性能

型号		额定转矩 (N⋅m)	最高转数 (rpm)	静态扭转刚性（N⋅m/rad）	容许径向偏差 (mm)	容许角向偏差 (°)	容许轴向偏差 (mm)	径向刚性 (N/mm)	轴向刚性 (N/mm)	惯性力矩 (kg⋅m²)	质量 (g)
KLC60	C	55	10,000	15,000	0.8	4	±1	290	80	1.6×10^-4	360
KLC60	M	60	10,000	17,000	0.25	1.5	±0.3	250	50	1.9×10^-4	380
KLC70	C	60	10,000	20,000	1	4	±1	250	65	4.0×10^-4	600
KLC70	M	80	10,000	30,000	0.3	1.5	±0.3	240	45	4.4×10^-4	630
KLC80	C	80	10,000	40,000	1.2	4	±1.2	250	55	9.0×10^-4	1,000
KLC80	M	100	10,000	50,000	0.45	1.5	±0.4	240	40	9.3×10^-4	1,040

耐热性(周围温度)不锈钢:-50~200℃,碳质FRP:-25~85℃ *但最高温度下1/2转矩
