膜片联轴器
CUH
夹紧螺丝固定式
特点
- 夹紧螺丝固定式，可应对直径ø6~ø14的不同尺寸
- 轴套、中间盘的材质为SUS304不锈钢烧结，额定转矩大
- 与金属膜片相比，径向偏差，角向偏差、振动等的容许性大
- 聚酰亚胺膜片耐偏差，且耐热、绝缘性好
构造和材质

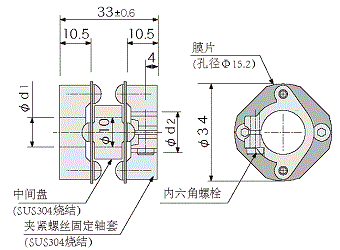

CUHL(双膜片)

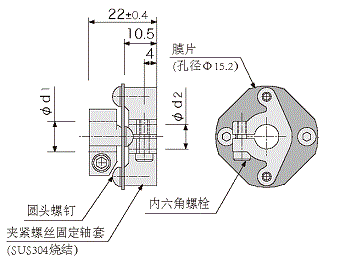

CUHS(单膜片)
尺寸
| 型号 | 标准孔径 ød1, ød2 H8 (左右自由组合) | 膜片材质 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 双膜片 | CUHLP |
| 聚酰亚胺板(t0.9) | |||||||||||
| CUHLC | 碳纤维FRP(t0.8) | |||||||||||||
| 单膜片 | CUHSP | 聚酰亚胺板(t0.9) | ||||||||||||
| CUHSC | 碳纤维FRP(t0.8) | |||||||||||||
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
径向刚性 (N/mm) |
容许角向偏差 (°) |
角向刚性 (N⋅m/rad) |
容许轴向偏差 (mm) |
轴向刚性 (N/mm) |
容许周围温度 (℃) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 双膜片 | CUHLP | 4 | 6,000 | 800 | 0.6 | 70 | 6 | 2 | ±0.9 | 0.7 | -40~200 |
| CUHLC | 7 | 8,000 | 1,800 | 0.3 | 150 | 3 | 5.2 | ±0.4 | 1.1 | -25~85 | |
| 单膜片 | CUHSP | 4 | 6,000 | 1,300 | 0.15 | 1600 | 3 | 3.5 | ±0.5 | 1.2 | -40~200 |
| CUHSC | 7 | 8,000 | 2,400 | 0.07 | 2300 | 1.5 | 7 | ±0.25 | 2.1 | -25~85 | |
| 型号 | 电绝缘性 | 惯性力矩(kg⋅m2) | 夹紧螺丝拧紧转(N⋅m) | 质量(g) | |
|---|---|---|---|---|---|
| 双膜片 | CUHLP | 高绝缘 | 4x10-8 | 2.4(ød≦8) 2.2(ød=10) 2(ød≧12) | 60 |
| CUHLC | 无 | ||||
| 单膜片 | CUHSP | 高绝缘 | 3x10-8 | 40 | |
| CUHSC | 无 | ||||
- 夹紧螺栓的拧紧转矩请遵守上述表的指定。
