膜片联轴器

CU符合RoHS2 夹紧螺丝固定式

特点

  • 夹紧螺丝固定式，可应对直径ø4~ø13的不同尺寸
  • 轴套、中间盘的材质为经济型的Fe类烧结
  • 与金属板相比，径向偏差、角向偏差、振动等的容许性大
  • 聚酰亚胺膜片耐偏差，且耐热、绝缘性好

构造和材质

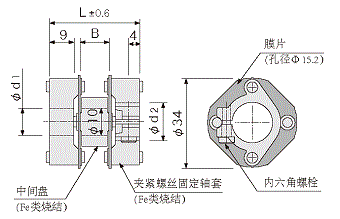

CU( ) S / M / L (双膜片)

CU( ) N (单膜片)

尺寸

(mm)
型号标准孔径 ød1,ød2 H8LB
CU（　）□N□ 4
6
8
10
13		22＿

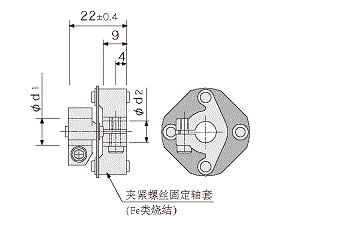

CU（　）□S□ 27.55
CU（　）□M□ 307.5
CU（　）□L□ 32.510
  • 当轮毂内孔直径为 ø13（一侧或两侧）时，中间件只有 L 尺寸（L 尺寸 = 32.5），并且是螺钉装配的。

性能

型号 膜片材质 额定转矩
(N⋅m)		 最高转数
(rpm)		 静态扭转刚性
(N⋅m/rad)		 容许径向偏差
(mm)		 容许角向偏差
(°)		 容许周围温度
(℃)		 电绝缘性 惯性力矩
(kg⋅m2)		 质量
(g)		 夹紧螺丝
拧紧转矩
(N⋅m)
CUPP
聚酰亚胺0.4t		1.56,000100
(180)		0.6
(0.1)		7
(3.5)		-40~200高绝缘4x10-8
(3x10-8)		60
(40)		2.2
CUCFCF
碳纤维0.4t		3500
(850)		0.4
(0.05)		4
(2)		-25~85无
CUCGCG
碳纤维0.6t		5700
(1200)		0.3
(0.05)		3
(1.5)		-25~85无
  • 夹紧螺栓的拧紧转矩请遵守上述表的指定。
  • ( )内是单膜片的数据。
