膜片联轴器
C2S
单膜片 / 定位螺丝固定式⋅胀套式
特点
- 膜片材质使用注重柔韧性的聚酰亚胺和注重转矩的碳质FRP
构造和材质

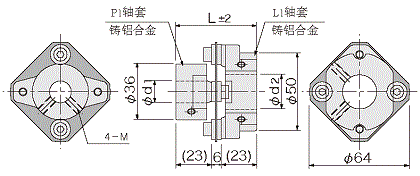

定位螺丝固定式

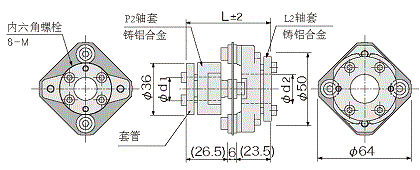

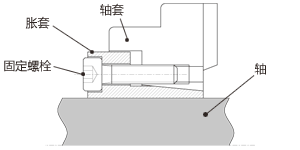

胀套式
- 键槽形状按照新JIS标准
- 特殊键槽另行根据图纸商讨决定
键槽尺寸
| 轴孔径 d1,d2 |
k | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 14～17 | 5 | 5 | ±0.0150 | 2.3 | +0.1 0 | 5×5 |
| 17〜22 | 6 | 6 | 2.8 | 6×6 | ||
| 22〜30 | 8 | 8 | ±0.0180 | 3.3 | +0.2 0 | 8×7 |
尺寸
| 型号 | 标准孔径 ød1,ød2 H8 (左右自由组合) | L | 轴套构成 | M | 拧紧转矩 (N⋅m) |
|||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定位螺丝固定式 | （P1轴套）
|
（L1轴套）
|
52 | P1+P1 | M5 | 1.7 | ||||||||||||||||||||||||||||
| P1+L1 | ||||||||||||||||||||||||||||||||||
| L1+L1 | ||||||||||||||||||||||||||||||||||
| 胀套式 | （P2轴套）
|
（L2轴套）
|
59 | P2+P2 | M4 | 2.0 | ||||||||||||||||||||||||||||
| 56 | P2+L2 | |||||||||||||||||||||||||||||||||
| 53 | L2+L2 | |||||||||||||||||||||||||||||||||
| 混合式 | （P1轴套）
|
（L1轴套）
| 55.5 | P1+P2 | ||||||||||||||||||||||||||||||
| P2+L1 | ||||||||||||||||||||||||||||||||||
| 52.5 | P1+L2 | |||||||||||||||||||||||||||||||||
| L1+L2 | ||||||||||||||||||||||||||||||||||
性能
| 型号 | 膜片材质 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
惯性力矩 (g⋅cm2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|
| C2SPJ | 聚酰亚胺1t | 20 | 4,000 | 4,000 | 0.2 | 3 | 300~600 | 150~250 |
| C2SCG | 碳纤维0.6t | 30 | 6,000 | 6,000 | 0.15 | 2 | ||
| C2SCH | 碳纤维0.8t | 40 | 8,000 | 9,000 | 0.1 | 1.5 |
