膜片联轴器
C1S
双膜片 / 定位螺丝固定式
特点
- 对应直径ø6~ø16的不同尺寸
- 轴套、中间盘采用强力铸铝合金，进行镀镍加工
- 膜片为碳纤维FRP材质，可以从3种厚度0.4，0.6，0.8中选择
- 与金属膜片相比，径向偏差、角向偏差、振动等的容许性大、耐久性强
构造和材质
- 键槽形状按照新JIS标准
- 特殊键槽另行根据图纸商讨决定
键槽尺寸
| 轴孔径 d1,d2 |
k | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 6〜8 | 2 | 2 | ±0.0125 | 1 | +0.1 0 | 2×2 |
| 8〜10 | 3 | 3 | 1.4 | 3×3 | ||
| 10〜12 | 4 | 4 | ±0.0150 | 1.8 | 4×4 | |
| 12〜17 | 5 | 5 | 2.3 | 5×5 | ||

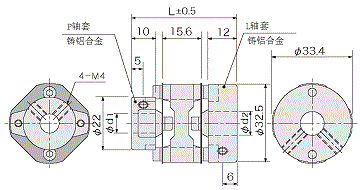

尺寸
(mm)
| 型号 | 标准孔径 ød1,ød2 H8 (左右自由组合) | L | 轴套构成 | M | 拧紧转矩 (N⋅m) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C1（ ）S（双膜片） | （P轴套）
|
（L轴套）
| 42 | P+P | M4 | 1.5 | ||||||||
| 44 | L+P | |||||||||||||
| 46 | L+L | |||||||||||||
性能
| 型号 | 碳纤维FRP 膜片厚度 (mm) |
额定转矩 (N⋅m) |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| C1CFS | 0.4 | 4.5 | 8,000 | 600 | 0.6 | 4 | ±0.5 | 5×10-6 | 50 |
| C1CGS | 0.6 | 6.5 | 950 | 0.4 | 3 | ±0.4 | 7×10-6 | 70 | |
| C1CHS | 0.8 | 8.5 | 1,500 | 0.3 | 2.5 | ±0.3 | 9×10-6 | 85 |
