球笼万向联轴器

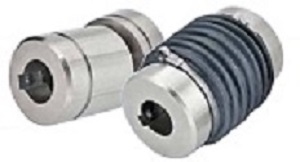

NBS 球笼万向联轴器

特点

在万向节的基础上增加了补偿轴向偏差功能
由外轴套、内轴套(铝合金)、球3要素构成的简单结构
使用强粘性的特殊润滑脂，即使高速回转也不飞散
体积小，高转矩、最适合用于机械装置的小型化
对于外径尺寸50以上的，如果有需要可以安装上橡胶套

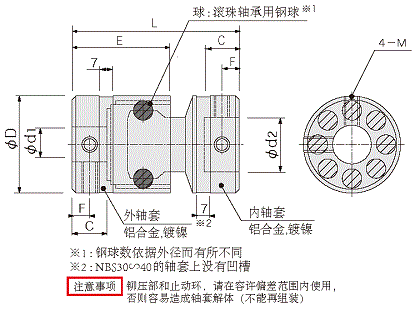

构造和材质

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
10	3	3	±0.0125	1.4	+0.1 0	3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜22	6	6		2.8		6×6
22〜30	8	8	±0.0180	3.3	+0.2 0	8×7
30〜38	10	10	±0.0180	3.3		10×8
38〜44	12	12	±0.0215	3.3		12×8
44〜50	14	14		3.8		14×9
50	16	16		4.3		16×10

尺寸

(mm)

　　　　　　　　

型号	øD	标准孔径		L	C	E	F	M	拧紧转矩 (N⋅m)
型号	øD	Φd1 H8	Φd2 H8	L	C	E	F	M	拧紧转矩 (N⋅m)
NBS30	30	10 12 15	10 12 15	39	10	25	4.5	M5	4
NBS35	35	12 15	12 15	47	10	29.5	5	M5	4
NBS40	40	18 20	18 20	70	16	40	8	M6	7
NBS50	50	18 20 22 24 28	18 20 22 24 28	86	18	50.5	9	M8	15
NBS60	60	25 30 35 38	20 25 30 35	100	23	57	11	M10	30
NBS75	74	30 35 40 45	25 30 35 40	100	23	57	11	M10	30
NBS85	84	35 40 45 50	30 35 40 45	100	23	57	11	M10	30

性能

型号	额定转矩 (N⋅m) *1	最高转数 (rpm) *2	静态扭转刚性 (N⋅m/rad)	回转间隙 (deg.MAX)	容许轴向偏差 (mm) *3	容许角向偏差 (°)	惯性力矩 (kg⋅m²)	质量 (g)
NBS30	20	3,000	6,000	0.3	±3.5	10	6.8×10^-6	60
NBS35	30	3,000	8,000	0.3	±4.5	10	1.3×10^-5	85
NBS40	50	3,000	10,000	0.2	±5.0	10	3.5×10^-5	170
NBS50	80	3,000	11,000	0.2	±7.5	10	1.1×10^-4	360
NBS60	130	2,000	12,000	0.2	±7.5	7.5	2.8×10^-4	555
NBS75	190	1,500	13,000	0.2	±7.5	7.5	6.6×10^-4	850
NBS85	250	1,500	15,000	0.2	±7.5	7.5	1.2×10^-3	1,150

*1. 额定转矩表示角向偏差5°以下时。若角向偏差为10°，则约为1/2
*2. 最高转数表示角向偏差5°以下时。若角向偏差为10°，则约为1/2
*3. 容许轴向偏差表示角向偏差5°以下。若角向偏差为10°，则约为1/2
