球笼万向联轴器
MBSB
微型联轴器 / 单球笼
特点
- 在万向节的基础上增加了补偿轴向偏差功能
- 由外轴套、内轴套（不锈钢）、球3要素构成的简单结构
- 使用高粘度的特殊润滑脂。
- 体积小，高转矩、最适合用于机械装置的小型化

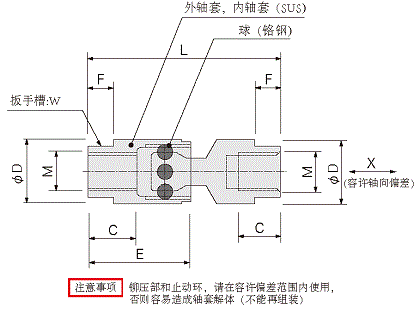

构造和材质
组装：应用例

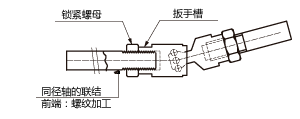

组装例-1
与轴套螺纹径同径的轴轴前端进行螺纹加工，用锁紧螺母固定

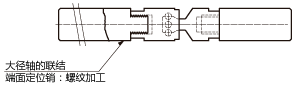

组装例-2
比轴套螺纹径大的轴轴前端进行螺纹加工，用螺纹定位销固定
＜注意＞
轴联结部请用螺纹胶等强力粘着剂固定。
在球联结部涂抹高粘性的强力润滑脂。
轴联结部请用螺纹胶等强力粘着剂固定。
在球联结部涂抹高粘性的强力润滑脂。
尺寸
(mm)
| 型号 | øD | L | C | E | F | W 扳手槽 | M | 拧紧转矩 (N⋅m) |
|---|---|---|---|---|---|---|---|---|
| MBSB4 | 4 | 12 | 2.7 | 6.5 | 1.5 | 3.2 | M2 | 0.2 |
| MBSB5 | 5 | 14.8 | 3.5 | 8 | 2 | 4 | M3 | 0.6 |
| MBSB6 | 6 | 16.8 | 4 | 9 | 2.5 | 5 | M3.5 | 1.2 |
| MBSB7 | 7 | 20 | 4.5 | 10.5 | 2.5 | 6 | M4 | 2.5 |
性能
| 型号 | 额定转矩 (N⋅m) *1 |
最高转数 (rpm) *2 |
静态扭转刚性 (N⋅m/rad) |
回转间隙 (°) |
容许角向偏差 (°) |
容许轴向偏差 (mm) *3 |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|
| MBSB4 | 0.13 | 2,000 | 11 | 2 | 15 | ±0.8 | 2.0×10-9 | 1 |
| MBSB5 | 0.3 | 2,000 | 25 | 2 | 15 | ±0.8 | 5.0×10-9 | 2 |
| MBSB6 | 0.5 | 3,000 | 40 | 1.5 | 15 | ±1.0 | 1.1×10-8 | 3 |
| MBSB7 | 0.8 | 3,000 | 65 | 1.5 | 15 | ±1.5 | 3.0×10-8 | 4 |
- *1. 额定转矩表示角向偏差阿5°以下时。若为10°，则约为2/3，若为15°，则约为1/2
- *2. 最高转数表示角向偏差5°以下时。若为10°，则约为1/2，若为15°，则约为1/3
- *3. 容许轴向偏差表示角向偏差5°以下时。若为10°，则约为1/2，若为15°，则约为1/3
