球笼万向联轴器
MBDS
球笼万向联轴器 / 定位螺丝固定式
特点
- 即使很大的冲击转矩、振动回转也不破损，是“不停止”的放心型伺服系统对应联轴器
- 用最小的损失转矩就可以补偿实际存在的偏差（径向、角向、轴向）
- 即使是机械精度不高的伺服系统，也可以获得平稳的工作性能
- 体积小，高转矩，高刚性，可实现装置小型化
构造和材质
- 键槽形状按照新JIS标准
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 8 | 2 | 2 | ±0.0125 | 1.0 | +0.1 0 | 2×2 |
| 8〜10 | 3 | 3 | 1.4 | 3×3 | ||
| 10〜12 | 4 | 4 | ±0.0150 | 1.8 | 4×4 | |
| 12〜15 | 5 | 5 | 2.3 | 5×5 | ||

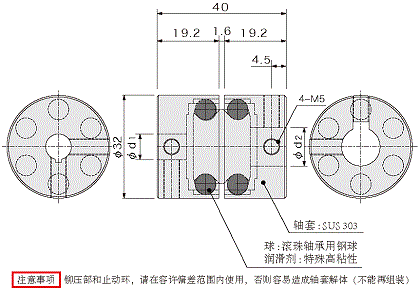

尺寸
(mm)
| 型号 | 标准孔径 ød1,ød2 H8 (左右自由组合) |
|---|---|
| MBDS32 | 8 10 12 15 |
性能
| 型号 | 额定转矩 (N⋅m) *1 |
最高转数 (rpm) *2 |
静态扭转刚性 (N⋅m/rad) |
回转间隙 (deg.MAX) |
容许角向偏差 (mm) *4 |
容许径向偏差 (°) *3 |
容许轴向偏差 (mm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| MBDS32 | 50 | 3,000 | 8,000 | 0.1 | 3 | 0.2 | ±0.4 | 3×10-5 | 190 |
- *1. 额定转矩表示径向偏差0.1以下时。若径向偏差为0.2，则为1/2
- *2. 最高转数表示径向偏差0.1以下时。若径向偏差为0.2，则为1/2
- *3. 最高转数1/3，额定转矩1/2以下时，角向偏差可容许5°以下
- *4. 最高转数1/3，额定转矩1/2以下时，径向偏差可容许0.4以下
- *5.因为是高负荷扭矩的联轴器（轴联结扭矩不足），基本上是键槽联结方式
