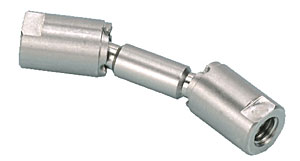

球笼万向联轴器

MBDB符合RoHS2 微型联轴器 / 双球笼

特点

  • 在万向节的基础上增加了补偿轴向偏差功能
  • 由外轴套、内轴套（不锈钢）、球3要素构成的简单结构
  • 使用高粘度的特殊润滑脂。
  • 体积小，高转矩、最适合用于机械装置的小型化

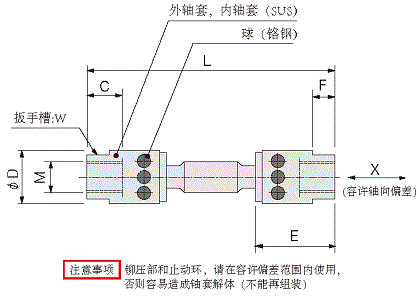

构造和材质

组装:应用例

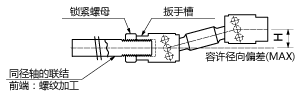

组装例-1

与轴套螺纹径同径的轴
轴前端进行螺纹加工，用锁紧螺母固定

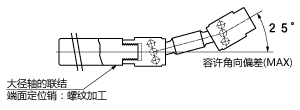

组装例-2

比轴套螺纹径大的轴
轴前端进行螺纹加工，用螺纹定位销固定

<注意>
轴联结部请用螺纹胶等强力粘着剂固定。
在球联结部涂抹高粘性的强力润滑剂。
回转中因内轴套在轴方向不受控制，会左右移动

尺寸

(mm)
型号 øD L C E F W
扳手槽		 M 拧紧转矩
(N⋅m)
MBDB4 4 19.8 2.7 6.5 1.5 3.2 M2 0.2
MBDB5 5 24.5 3.5 8 2 4 M3 0.6
MBDB6 6 27.6 4 9 2.5 5 M3.5 1.2
MBDB7 7 31 4.5 10.5 2.5 6 M4 2.5

性能

型号 额定转矩
(N⋅m) *1		 最高转数
(rpm) *2		 静态扭转刚性
(N⋅m/rad)		 回转间隙
(deg.MAX)		 容许角向偏差
(°)		 容许径向偏差
(mm)		 容许轴向偏差
(mm) *3		 惯性力矩
(kg⋅m2)		 质量
(g)
MBDB4 0.1 2,000 6 2.5 25 3 ±1.5 2.0×10-9 1
MBDB5 0.25 2,000 12 2.5 25 4 ±1.8 6.3×10-9 2
MBDB6 0.4 2,000 20 2 25 5 ±2.0 2.0×10-8 4
MBDB7 0.6 3,000 33 2 25 6 ±2.4 4.0×10-8 6
  • *1. 额定转矩表示角向偏差10°以下时。若为17°，则约为1/2，若为25°，则约为1/3
  • *2. 最高转数表示角向偏差10°以下时。若为17°，则约为1/2，若为25°，则约为1/3
  • *3. 容许轴向偏差表示角向偏差10°以下时。若为17°，则约为1/2，若为25°，则约为1/3
