球笼万向联轴器

DBSC 球笼万向联轴器 / 经济型

特点

是在万向节的基础上增加了补偿轴向偏差功能的新联轴器
由外轴套、内轴套、球(多个)3要素构成的简单结构，成本低结构牢固，可耐紧急时的冲击转矩。
左右的孔径在ø6~ø12范围内，可自由组合及选择。
使用高粘度的特殊润滑脂。
用于水泵、医疗器械、电动椅、农业机械、搬运设备、建筑机械、机器人等。

构造和材质

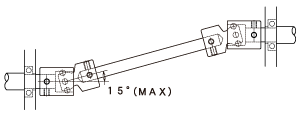

组装 : 应用例

因不能补偿径向偏差，单侧的轴由主联轴器支撑
按照正确的位置关系组装，让外轴套与内轴套不会分离
磨损与角向偏差的关系：每转1周，球向外轴套的槽内滑动一次

角向偏差	0°	5°	10°	15°
滑动量	0mm	1.1mm	2.3mm	3.4mm

磨损量（回转间隙）与转矩×滑动量×转数相关。

* 回转寿命试验（例）小负荷的回转寿命试验

条件 1 )
在负荷转矩0.2N⋅m，角向偏差5°，转数2960rpm条件下连续转动6000万转
润滑材料使用强粘性特殊润滑剂（本公司标准），试验前涂抹1次
试验结果：未发现强度降低，回转间隙从0.6°增加到1.1°

条件 2 )
在负荷转矩0.2N⋅m，角向偏差10°，转数2960rpm条件下连续转动6000万转
润滑材料使用强粘性特殊润滑剂（本公司标准），试验前涂抹1次
试验结果：未发现强度降低，回转间隙从0.6°增加到1.7°

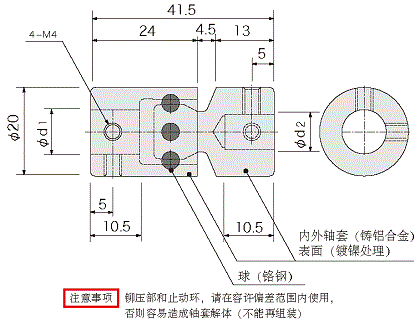

尺寸

(mm)

型号

标准孔径 ød1,ød2 H8 (左右自由组合)

拧紧转矩
(N⋅m)

DBSC20

2.5

性能

型号	额定转矩 (N⋅m)^*	最大转矩 (N⋅m)	静态扭转刚性 (N⋅m/rad)	回转间隙 (deg.MAX)	容许轴向偏差	容许角向偏差 (°)	容许转数 (rpm)	质量 (g)
DBSC20	6	34	750	1.2以下	偏角5°以下为±2.3mm 偏角15°为±1mm	15MAX	1500	26

* 额定转矩表示偏角5°以下时。若为15°，则约为1/3。
