十字滑块联轴器
FJU
大直径对应 / 树脂滑块 / 夹紧螺丝固定式
特点
- 铝合金轴套与聚甲醛滑块的组合，对应ø35以下轴径
- 高精度滑块槽以轻压入嵌合，零回转间隙，也应对伺服系统
- 耐药品、耐热品材质的滑块也可以制作
构造和材质
- 如果在过大转矩下使用，会导致滑块破损。
- 请根据使用方法研讨适合的扭矩。
- 键槽形状按照新JIS标准。特殊键槽另外根据图纸商讨决定
- 可承接d1、d2标准孔径以外的尺寸。请随时咨询
- 还可以让定位螺丝固定式与夹紧螺丝固定式组合
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 14〜17 | 5 | 5 | ±0.0150 | 2.3 | ＋0.1 0 | 5×5 |
| 17〜22 | 6 | 6 | 2.8 | 6×6 | ||
| 22〜30 | 8 | 8 | ±0.0180 | 3.3 | ＋0.2 0 | 8×7 |
| 30〜35 | 10 | 10 | 10×8 | |||

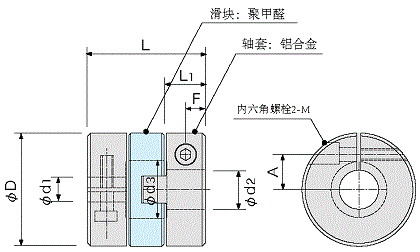

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8(自由组合) | d3 | L | L1 | F | A | M | 拧紧转矩 (N⋅m) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FJU44 | 44 |
| 22.5 | 46 | 15 | 7.5 | 14.5 | M5 | 8.4 | ||||||||||
| FJU55 | 55 |
| 28 | 57 | 19 | 9.5 | 17 | M6 | 14.4 | ||||||||||
| FJU70 | 69 |
| 39 | 77 | 25 | 12.5 | 24 | M8 | 30.0 |
- 孔径小时，为了防止打滑，夹紧螺丝拧紧转矩必须大于记载值。标出的拧紧转矩为基准值
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|
| FJU44 | 26 | 10,000 | 1,500 | 0.7 | 1.5 | 4×10-5 | 140 |
| FJU55 | 40 | 8,000 | 2,800 | 1.0 | 1.5 | 11×10-5 | 260 |
| FJU70 | 72 | 6,000 | 4,800 | 1.2 | 1.5 | 40×10-5 | 450 |
- 耐热性(周围温度)-25~80℃(但80℃下1/2转矩)
- 标准外的孔加工及键槽加工也可以进行
