十字滑块联轴器
FSPJU
大直径对应 / 铝青铜滑块 / 夹紧螺丝固定式
特点
- 最强的十字滑块
- 不锈钢轴套与铝青铜滑块的组合:全金属的十字滑块联轴器
- 滑块部的最小缝隙内填充了超高粘度润滑脂，既可以防止烧伤又可以让齿隙为零
- 即使遭受容许转矩4倍的冲击扭矩也不会破损
构造和材质
- 上述规格是假定回转寿命大约为108，各容许值原则上是单独使用。对于复合偏差，必须根据偏差的数量及其程度增大必需的扭矩。
- 额定扭矩是将转数：3000rpm、径向偏差，角向偏差设定为各容许值的1/3时的估计值。如果条件可以，6000rpm以下都可以使用。
- 径向偏差、转矩、转数超过容许值的50%使用时，请定期涂抹润滑剂，防止异常磨损和擦伤。
- 本联轴器是高精度、高刚性联轴器，轴的平行度非常重要。当有角向偏差时，每转90°，转动会变得沉重，产生回转振动、噪音
- 高速回转下使用时，径向偏差也必须控制到最小
- 键槽形状按照新JIS标准。特殊键槽另外根据图纸商讨决定
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 15〜17 | 5 | 5 | ±0.0150 | 2.3 | ＋0.1 0 | 5×5 |
| 17〜22 | 6 | 6 | 2.8 | 6×6 | ||
| 22〜25 | 8 | 8 | ±0.0180 | 3.3 | ＋0.2 0 | 8×7 |

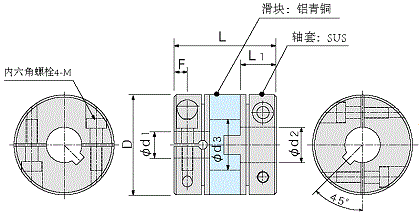

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8(左右自由组合) | d3 | L | L1 | F | 嵌合部间隙 | M | 拧紧转矩 (N⋅m) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FSPJU 45 | 44 |
| 22.5 | 46 | 16.2 | 6 | 0.015〜0.03 | M5 | 10 | |||||||
| FSPJU 55 | 55 |
| 29 | 57 | 20.8 | 7 | 0.02〜0.035 | M6 | 15 |
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
静态扭转刚性 (N⋅m/rad) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|
| FSPJU 45 | 50 | 5,000 | 0.8 | 0.5 | ±0.3 | 35,000 | 1.8×10-4 | 450 |
| FSPJU 55 | 70 | 5,000 | 1.0 | 0.5 | ±0.5 | 52,000 | 3.3×10-4 | 800 |
