十字滑块联轴器

滑块的磨损

十字滑块联轴器,主要是通过轴套的突起与滑块的槽的滑动来补偿径向偏差。其特点是外径直径虽小但能承受很大的转矩,但如果同时施加大的负荷转矩与径向偏差,则滑块槽会磨损,导致回转间隙增大。金属滑块这种倾向特别明显,不希望因为磨损而使得回转间隙增大时,必须尽量将径向偏差控制到最小。


滑块的破损

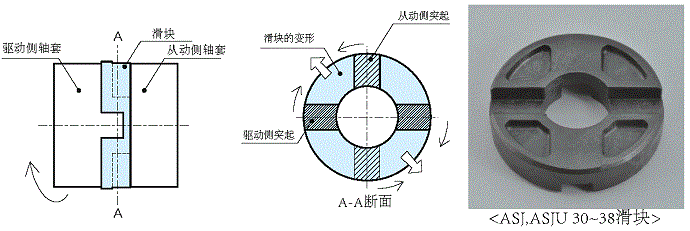

十字滑块联轴器的滑块,在被驱动侧⋅从动侧轴套的突起夹住的部分承受压缩应力,以及想要向外周方向逃逸的力。如果在联轴器上施加过大的负荷转矩,滑块会超出弹性限度而变形,如被撕扯一般断裂。当滑块象这样断裂时,可以判断是因为承受了过大的转矩。

Slider fracture

滑块的改良

碳纤维与树脂、技术的进一步发展
    ASJ,ASJU 30-38尺寸的滑块,外径和尺寸不变,破坏扭转角和破坏扭矩增大了25~35%。(这次是在额定扭矩不变的情况下,应对增强过大负荷扭矩)

滑块的改良
外观型号外径孔径外观型号外径孔径
ASJASJ6.2-411-20 ASJUASJU16-414-20
APJAPJ12-393-20 APJUAPJU16-414-20
FJFJ44-6914-38 FJUFJU44-6914-35
FSPJFSPJ45-7015-35 FSPJUFSPJU45-5515-25
FFPJFFPJ90-18020-85
