十字滑块联轴器
FSPJ
大直径对应 / 铝青铜滑块 / 定位螺丝固定式
特点
- 最强的十字滑块
- 不锈钢轴套与铝青铜滑块的组合:全金属的十字滑块联轴器
- 滑块部的最小间隙内填充了超高粘度润滑剂，既可以防止磨损又可以让回转间隙为零
构造和材质
- 上述规格是假定回转寿命大约为108，各容许值原则上是单独使用。对于复合偏差，必须根据偏差的数量及其程度增大必需的转矩。
- 径向偏差、转矩、转数超过容许值的50%使用时，请定期涂抹润滑剂，防止异常磨损和擦伤。
- 本联轴器是高精度、高刚性联轴器，轴的平行度非常重要。当有角向偏差时，每转90°，转动会变得沉重，产生回转振动、噪音
- 高速回转下使用时，径向偏差也必须控制到最小。
- 键槽形状按照新JIS标准。特殊键槽另外根据图纸商讨决定
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 15〜17 | 5 | 5 | ±0.0150 | 2.3 | ＋0.1 0 | 5×5 |
| 17〜22 | 6 | 6 | 2.8 | 6×6 | ||
| 22〜30 | 8 | 8 | ±0.0180 | 3.3 | ＋0.2 0 | 8×7 |
| 30〜35 | 10 | 10 | 10×8 | |||

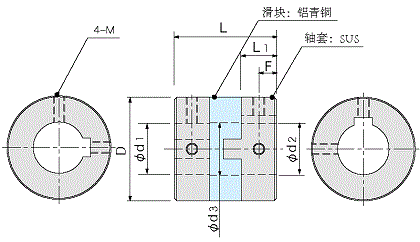

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8(左右自由组合) | d3 | L | L1 | F | 嵌合部间隙 | M | 拧紧转矩 (N⋅m) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FSPJ45 | 44 |
| 22.5 | 43.6 | 15 | 7.5 | 0.01〜0.025 | M5 | 3.6 | |||||||||
| FSPJ55 | 55 |
| 29 | 49.4 | 17 | 8.5 | 0.01〜0.03 | M6 | 6 | |||||||||
| FSPJ70 | 70 |
| 36 | 57 | 20 | 10 | 0.01〜0.035 | M8 | 14 |
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
静态扭转刚性 (N⋅m/rad) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|---|---|
| FSPJ45 | 60 | 10,000 | 1 | 0.2 | ±0.3 | 65,000 | 1.7×10-4 | 380 |
| FSPJ55 | 90 | 10,000 | 1.2 | 0.2 | ±0.5 | 100,000 | 3.3×10-4 | 750 |
| FSPJ70 | 160 | 10,000 | 1.6 | 0.2 | ±0.6 | 180,000 | 1.1×10-3 | 1,300 |
