十字滑块联轴器
FFPJ
为更大直径对应 / 铸铁滑块 / 定位螺丝固定式
特点
- 最强的十字滑块(大尺寸)
- S45C材质轴套与铸铁滑块的组合:全金属的十字滑块联轴器
- 在滑块部的最小间隙内填充超高粘度的润滑剂，既可防止磨损，也可让回转间隙为零
- 采用了高速回转用润滑脂补充机构
构造和材质
- 本联轴器是高精度、高刚性联轴器，轴的平行度非常重要。当有角向偏差时，每转90°，转动会变得沉重，产生回转振动、噪音。
- 高速回转下使用时，径向偏差也必须控制到最小。
- 键槽形状按照新JIS标准。
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 20〜22 | 6 | 6 | ±0.0150 | 2.8 | ＋0.1 0 | 6×6 |
| 22〜30 | 8 | 8 | ±0.0180 | 3.3 | ＋0.2 0 | 8×7 |
| 30〜38 | 10 | 10 | 10×8 | |||
| 38〜44 | 12 | 12 | ±0.0215 | 12×8 | ||
| 44〜50 | 14 | 14 | 3.8 | 14×9 | ||
| 50〜58 | 16 | 16 | 4.3 | 16×10 | ||
| 58〜65 | 18 | 18 | 4.4 | 18×11 | ||
| 65〜75 | 20 | 20 | ±0.0260 | 4.9 | 20×12 | |
| 75〜85 | 22 | 22 | 5.4 | 22×14 | ||

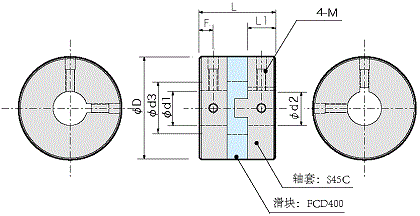

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8(左右自由组合) | d3 | L | L1 | F | 嵌合部间隙 无润滑剂状态 (µm) | M | 拧紧转矩 (N⋅m) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FFPJ 90 | 89.5 |
| 46 | 66 | 24 | 12 | 15〜20 | M8 | 16 | |||||||||
| FFPJ 110 | 109 |
| 56 | 80 | 29 | 14.5 | 17〜22 | M10 | 33 | |||||||||
| FFPJ 130 | 129 |
| 66 | 94 | 34 | 17 | 19〜24 | |||||||||||
| FFPJ 150 | 149 |
| 76 | 110 | 40 | 20 | 21〜26 | M12 | 50 | |||||||||
| FFPJ 180 | 179 |
|
86 | 130 | 48 | 24 | 25〜30 |
- FFPJ必须进行键槽加工
- 必须指定孔径及键槽尺寸
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
静态扭转刚性 (N⋅m/rad) |
惯性力矩 (kg⋅m2) |
质量 (kg) |
|---|---|---|---|---|---|---|---|---|
| FFPJ 90 | 160 | 10,000 | 1 | 0.2 | ±0.4 | 3×105 | 3.3×10-3 | 3.0 |
| FFPJ 110 | 200 | 10,000 | 1.1 | 0.2 | ±0.45 | 4.5×105 | 9×10-3 | 5.3 |
| FFPJ 130 | 260 | 10,000 | 1.3 | 0.2 | ±0.5 | 6.5×105 | 2×10-2 | 8.7 |
| FFPJ 150 | 320 | 10,000 | 1.5 | 0.2 | ±0.6 | 8×105 | 4×10-2 | 13.3 |
| FFPJ 180 | 400 | 10,000 | 1.8 | 0.2 | ±0.8 | 1×106 | 0.1 | 23.0 |
- 耐热性基本上取决于润滑剂，在150℃以下
