十字滑块联轴器

ASJU 树脂滑块 / 夹紧螺丝固定式

特点

体积小，高转矩，耐久性能优良的联轴器
产品种类丰富，可以选择理想的外形尺寸
SUS烧结轴套与碳纤维FRP滑块的组合

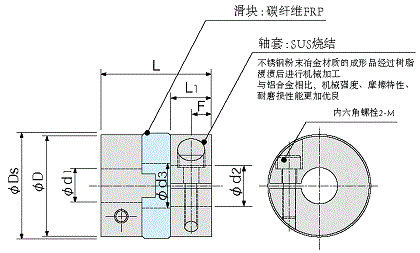

构造和材质

键槽形状按照新JIS标准。特殊键槽另外根据图纸商讨决定
d1、d2可承接标准孔径以外的尺寸。请随时咨询
还可以让定位螺丝固定式与夹紧螺丝固定式组合

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
6〜8	2	2	±0.0125	1.0	＋0.1 0	2×2
8〜10	3	3	±0.0125	1.4		3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜20	6	6		2.8		6×6

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8(左右自由组合)

Ds

d3

L

F

L1

M

拧紧
转矩
(N⋅m)

ASJU15

14.5

4

5

6

17

5

18.8

3.3

6.6

M2.5

1

ASJU17

16.8

5

6

6.35

19.5

7.2

24.4

4.3

8.8

M3

1.8

ASJU20

20

6

6.35

8

9.53

10

24

8.2

27.4

4.8

10

M3

1.8

ASJU26

26

6

6.35

8

9.53

10

12

30.5

12

30.4

5.5

11.5

M4

4.5

ASJU30

30

8

10

32

13

33

6

12

M5

8

12

14

M4

4.5

ASJU34

34

10

12

14

15

16

37

13

34

6.3

13

M5

8.0

ASJU38

38

10

12

14

15

16

18

20

43

16

40

7.3

15

M5

8.0

如果负荷扭矩小，会减轻磨损；径向偏差稍微变大，磨损量也不会增加。
Ds尺寸是指紧定螺栓头部的转体外周。

性能

型号	传动转矩 (N⋅m)		最大容许偏差		最大容许偏差 (N⋅m/rad)	最高转数 (rpm)	惯性力矩 (kg⋅m²)	质量 (g)
型号	额定转矩	最大转矩	角向偏差 (°)	径向偏差 (mm)	最大容许偏差 (N⋅m/rad)	最高转数 (rpm)	惯性力矩 (kg⋅m²)	质量 (g)
ASJU15	1.6	5	1.5	0.5	90	10,000	4.1×10^-7	15
ASJU17	2.2	7	1.5	0.5	250	10,000	1.0×10^-6	28
ASJU20	3.2	10	1.5	0.5	340	8,000	2.0×10^-6	40
ASJU26	6.0	22	1.5	0.6	420	6,500	7.3×10^-6	85
ASJU30	15	45	1.5	0.7	1,200	6,200	1.4×10^-5	100
ASJU34	16	60	1.5	0.7	2,400	6,000	2.4×10^-5	140
ASJU38	28	85	1.5	0.7	3,500	5,800	4.3×10^-5	215

耐热性(周围温度)-30~80℃
当孔径超过d3尺寸时，额定转矩等特性有时会降低
最大容许径向偏差、角向偏差并非用来保证在额定转矩下的使用。径向偏差、角向偏差的多少与使用转矩、转速共同影响磨损寿命。
