特点

体积小，高转矩，耐久性能优良的联轴器
产品种类丰富，可以选择理想的外形尺寸
SUS烧结轴套与碳纤维FRP滑块的组合

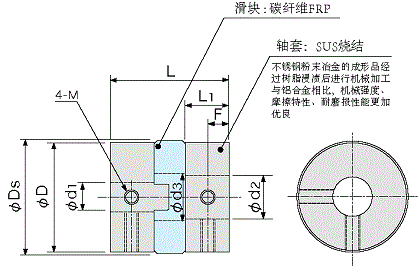

构造和材质

键槽形状按照新JIS标准。特殊键槽另外根据图纸商讨决定
d1、d2可承接标准孔径以外的尺寸。请随时咨询
还可以让定位螺丝固定式与夹紧螺丝固定式组合

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
6〜8	2	2	±0.0125	1.0	＋0.1 0	2×2
8〜10	3	3	±0.0125	1.4		3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜20	6	6		2.8		6×6

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8(左右自由组合)

Ds

d3

L

F

L1

M

拧紧
转矩
(N⋅m)

ASJ6

6

1

1.5

2

6.2

2.4

8.4

1.5

3

M1.6
*

0.15

ASJ8

8

1

2

3

8.2

3.4

9.6

1.7

3.4

0.15

ASJ10

10

2

3

4

10.2

4.4

10.2

1.8

3.6

M2

0.3

ASJ12

12

3

4

5

12.5

4

14.2

2.5

5.0

M3

0.7

ASJ15

14.5

4

5

6

6.35

8

15

5

16

2.7

5.4

M3

0.7

ASJ17

16.8

5

6

6.35

8

17.5

7.2

19.8

3.3

6.6

M4

1.7

ASJ20

20

6

6.35

8

9.53

10

12

21

8.2

21.4

3.5

7

M4

1.7

ASJ26

26

6

6.35

8

9.53

10

12

14

27

12

25.6

4.2

9

M4

1.7

ASJ30

30

8

10

12

14

31

13

33

5.8

12

M4

1.7

ASJ34

34

10

12

14

15

16

35

13

34

5.5

13

M5

4.0

ASJ38

38

10

12

14

15

16

18

20

41

16

40

7.0

15

M5

4.0

*1个定位螺丝

如果负荷转矩小，会减轻磨损；径向偏差稍微变大，磨损量也不会增加。

性能

型号	传动转矩 (N⋅m)		最大容许偏差		静态扭转刚性 (N⋅m/rad)	最高转数 (rpm)	惯性力矩 (kg⋅m²)	质量 (g)
型号	额定转矩	最大转矩	角向偏差 (°)	径向偏差 (mm)	静态扭转刚性 (N⋅m/rad)	最高转数 (rpm)	惯性力矩 (kg⋅m²)	质量 (g)
ASJ6	0.3	0.8	2	0.3	9	12,000	5.9×10^-9	1.5
ASJ8	0.5	1.2	2	0.3	13	12,000	2.1×10^-8	2.5
ASJ10	0.8	2.0	1.5	0.3	21	12,000	5.2×10^-8	4
ASJ12	1	3.0	1.5	0.4	44	12,000	1.5×10^-7	8
ASJ15	1.6	5.0	1.5	0.5	90	10,000	3.5×10^-7	11
ASJ17	2.2	7.0	1.5	0.5	250	10,000	7.8×10^-7	18
ASJ20	3.2	10	1.5	0.5	340	8,000	1.7×10^-6	29
ASJ26	6	22	1.5	0.6	420	6,500	6.1×10^-6	65
ASJ30	15	45	1.5	0.7	1,200	6,200	1.4×10^-5	105
ASJ34	16	60	1.5	0.7	2,400	6,000	2.4×10^-5	150
ASJ38	28	85	1.5	0.7	3,500	5,800	4.3×10^-5	230

耐热性(周围温度)-30~80℃
当孔径超过d3尺寸时，额定转矩等特性有时会降低
最大容许径向偏差、角向偏差并非用来保证在额定转矩下的使用。径向偏差、角向偏差的多少与使用转矩、转速共同影响磨损寿命。
