特点

体积小，高转矩，耐久性能更加优良的联轴器
额定转矩约是ASJ的2倍

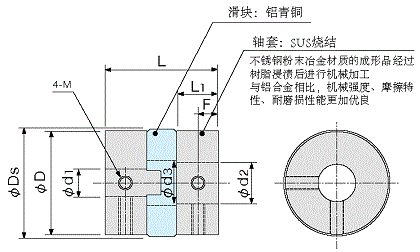

构造和材质

键槽形状按照新JIS标准。特殊键槽另外根据图纸商讨决定。
可承接d1、d2标准孔径以外的尺寸。请随时咨询。
还可以让定位螺丝固定式与夹紧螺丝固定式组合。

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
6〜8	2	2	±0.0125	1.0	+0.1 0	2×2
8〜10	3	3	±0.0125	1.4		3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜20	6	6		2.8		6×6

尺寸

(mm)

型号

D

标准孔径 ød1,ød2, H8(左右自由组合)

Ds

d3

L

F

L1

M

拧紧转矩
(N⋅m)

APJ12

12

3

4

5

12

6.2

14.4

2.6

5.2

M3

0.7

APJ15

14.5

4

5

6

6.35

8

15

7.2

16.2

2.7

5.4

M3

0.7

APJ17

16.8

5

6

6.35

8

17.5

8.2

19.7

3.3

6.7

M4

1.7

APJ20

20

6

6.35

8

9.53

10

12

21

9

21.3

3.5

7.0

M4

1.7

APJ26

26

6

6.35

8

9.53

10

12

14

27

12

25.5

4.2

9.0

M4

1.7

APJ30

30

8

10

12

14

31

13

32.8

5.8

12

M4

1.7

APJ34

34

10

12

14

15

16

35

14

34.5

5.5

13

M5

4.0

APJ38

38

10

12

14

15

16

18

20

39

17

39.7

7.0

15

M5

4.0

性能

型号	传动转矩 (N⋅m)		最大容许偏差			静态扭转刚性 (N⋅m/rad)	最高转数 (rpm)	惯性力矩 (kg⋅m²)	质量 (g)
型号	额定转矩	最大转矩	角向偏差 (°)	径向偏差 (mm)	轴向偏差 (mm)	静态扭转刚性 (N⋅m/rad)	最高转数 (rpm)	惯性力矩 (kg⋅m²)	质量 (g)
APJ12	2.5	11	0.6	0.3	±0.1	250	10,000	2.0×10^-7	8.5
APJ15	3	15	0.6	0.3	±0.1	800	8,000	4.5×10^-7	15
APJ17	5	20	0.6	0.3	±0.1	1,000	7,000	1.0×10^-6	25
APJ20	7	30	0.6	0.4	±0.1	2,200	6,000	2.2×10^-6	37
APJ26	10	40	0.6	0.5	±0.2	4,000	5,000	7.5×10^-6	79
APJ30	24	80	0.6	0.6	±0.2	5,500	5,000	1.7×10^-5	122
APJ34	32	120	0.6	0.6	±0.2	6,000	4,000	2.8×10^-5	173
APJ38	50	170	0.6	0.6	±0.3	9,000	4,000	5.2×10^-5	260

耐热性(周围温度)-50~200℃
当孔径超过d3尺寸时，额定转矩等特性有时会降低
最大容许径向偏差、角向偏差并非用来保证在额定转矩下的使用。径向偏差、角向偏差的多少与使用转矩、转速共同影响磨损寿命。
最大转数是没有径向偏差时的数值(容许径向偏差在1/10以下)
