周围温度与额定扭矩的补正

在周围温度下请进行额定扭矩的补正

使用注意事项
  • 高速回转、有径向偏差，角向偏差时，弹性体与轴套的接触面请涂抹高粘度的润滑剂。
  • 弹性体若已磨损，请更换。
  • 由于使用状况导致弹性体磨损剧烈时，请更换大一尺寸的弹性体。
図
周围温度 温度补正系数
弹性体S,H
-20～20℃ 1.2
20～45℃ 1.0
45～60℃ 0.8
60～80℃ 0.5

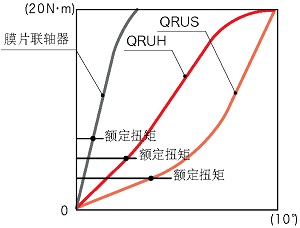

爪形弹性联轴器(QRU)的扭矩扭转特性

QRU型联轴器，静态扭转刚性在低负荷转矩下变小，在高负荷扭矩下变大。
因此，适合于没有精度的回转系统或者产生振动的装置等，最大扭矩是额定扭矩的3倍以上，是非常耐破损的联轴器。

爪形弹性联轴器(QRU)的扭矩扭转特性

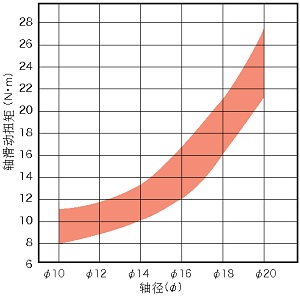

轴径和轴滑动扭矩的关系

根据实际测得QRU40的轴滑动扭矩和轴径的关系的结果，得到如图所示的带状的图形。因为轴径越小，轴滑动扭矩也变小，所以需要键槽的情况也会发生。

　测量条件：
　1：夹紧螺丝 : 拧紧扭矩4.5N·ｍ
　2：嵌合轴 : SUS303研磨棒

轴径和轴滑动扭矩的关系
