磁性传感器

磁性接近传感器用磁体 符合RoHS2

磁性接近传感器与磁体(或者单体磁铁)的组合

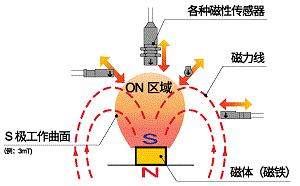

・如图所示,在磁铁 S 极形成的动作曲线(例如:3mT 的等磁感线)接近于圆形或椭圆形。如果磁性接近传感器进入动作曲线范围内的 ON 区域,传感器将 ON。对于传感器的接近方向没有限制。随着磁铁的变大,动作曲线也会变大。即使是同一个磁铁,也会在 3mT 的动作曲线外周出现 2mT的大幅度隆起的动作曲线,1mT 的动作曲线则扩展为更大的圆。即使是很小的「磁体」,也可以轻松获得 20mm 的检测距离。此外,如果用大小适当的磁铁与高灵敏度 (1mT) 的小型传感器组合,也可以获得 60mm 的检测距离。
・磁性接近传感器,不仅没有接触点,而且可靠性高,并且相对圆形的工作曲线无论从哪个方向都可以垂直接近。因此,检测时即使有晃动,也可以高精度稳定地进行位置检测。
・「磁体」是接近用发磁组件的简称,用塑料外壳包住单体磁铁,并且安装时可以使用螺丝等进行固定。其体积比其他的一般的接近传感器小,并且可以获得很大的检测距离。( 令人担心的是单体磁铁暴露在外,容易粘附在铁片等磁性体上而发生故障 )
・单体磁铁「AG0304」是φ3×4 的稀土类磁铁,可以埋入回转体 ( 联轴器的轴套等 ) 的外周,用于检测回转位置或用于检测转速的传感器搭配。单体磁铁的大小不一,机械组装时可以咨询我们。此外,它的另一个优点是可以很轻松的将其安装在没有多余空间的小型装置上


磁性接近传感器用磁体 清單


型号外形图磁场特性

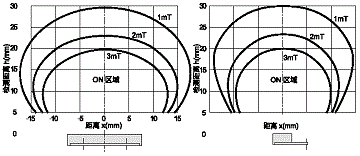

AG001K
AG001K
AG001K AG001K

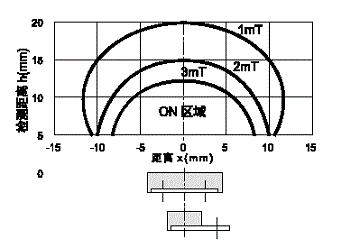

AG002K
AG002K
AG002K AG001K

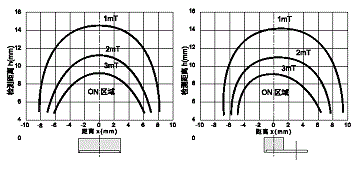

AG003K
AG003K
AG003K AG001K

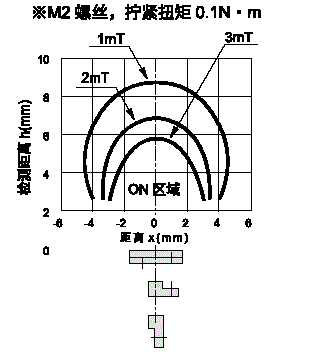

AG004K
AG004K
AG004K AG004K

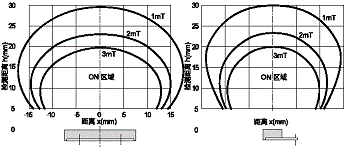

AG001KH
AG001KH
AG001KH AG001KH

AG002KH
AG002KH
AG002KH AG002KH

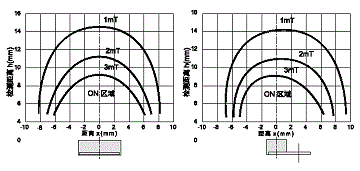

AG003KH
AG003KH
AG003KH AG003KH

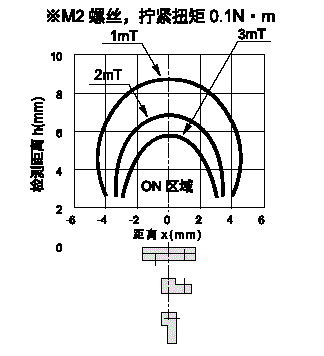

AG004KH
AG004KH
AG004KH AG004KH

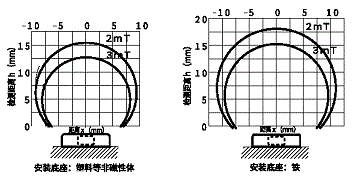

AG009K
AG009K
AG009K AG009K

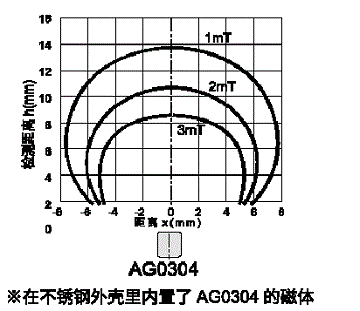

AG0010S
AG0010S
AG0010S AG0010S

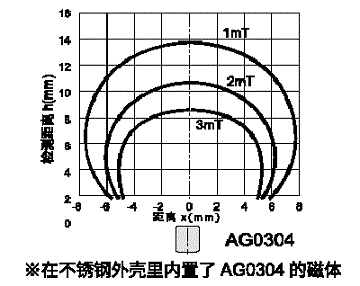

AG0010L
AG0010L
AG0010L AG0010L

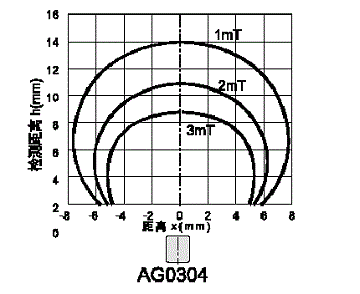

AG0304
AG0304
AG0304 AG0304

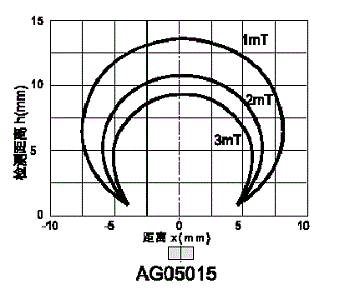

AG05015
AG05015
AG05015 AG05015

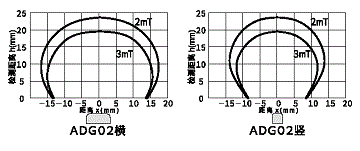

ADG02
ADG02
ADG02 ADG02

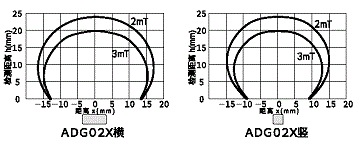

ADG02X
ADG02X
ADG02X ADG02X
