磁性传感器

磁性接近传感器与复合磁体的组合

如图所示，复合磁体是把 3 个磁铁按照不相同的极性配置在铁板上的的复合磁体 ( 已取得专利 )。如 果用复合磁体代替单体磁铁的话，即使检测距离发生了变化，也能够获得几乎不变化的ON区域。并且， 即使检测距离变得更大，也能获得 ON 区域。因为复合磁体的配置与 ON 区域边界附近的磁场梯度密 切相关，所以与单体磁铁相比，动作点的重复定位精度得到了大幅度提高。

磁场特性测量要领

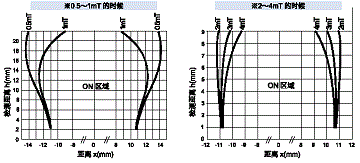

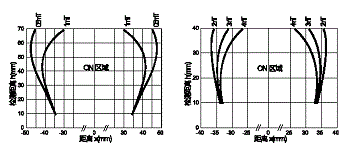

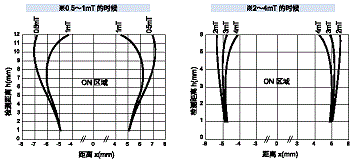

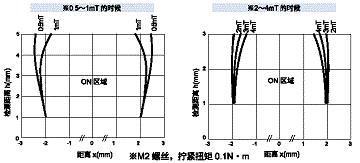

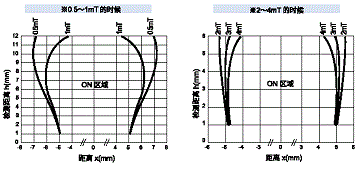

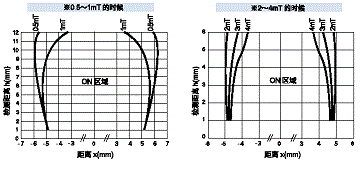

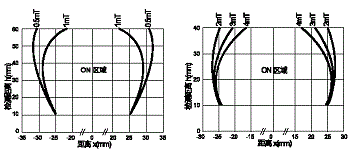

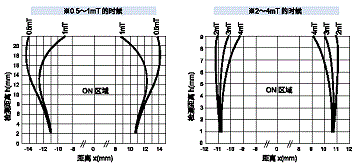

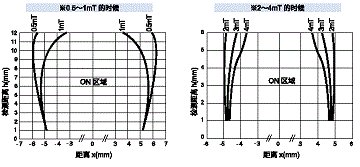

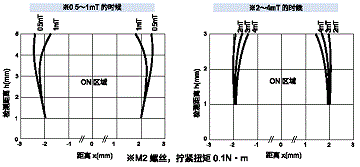

如图所示，这就是测量的复合磁体的磁力线分布图。这些只是参考值，不是保证值。
