刚性联轴器
RSS
不锈钢 / 定位螺丝固定式
特点
- 两轴同时加工的方法，保持同心高精度
- SUS303材质，强力联结，耐腐蚀性强
构造和材质

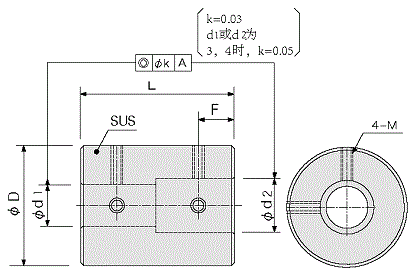

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8(左右自由组合) | L | F | M | 拧紧转矩 (N⋅m) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RSS16 | 16 |
| 24 | 6 | M3 | 0.7 | |||||||||||
| RSS20 | 20 |
| 30 | 7 | M3 | 0.7 | |||||||||||
| RSS25 | 25 |
| 36 | 9 | M4 | 1.7 | |||||||||||
| RSS32 | 32 |
| 41 | 10 | M4 | 1.7 |
性能
| 型号 | 最大轴孔径 (mm) |
额定转矩 (N⋅m) |
最大转矩 (N⋅m) |
最高转数 (rpm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|
| RSS16 | 6 | 0.3 | 0.6 | 24,000 | 1.2×10-5 | 30 |
| RSS20 | 10 | 0.5 | 1 | 19,000 | 3.5×10-6 | 55 |
| RSS25 | 12 | 1 | 2 | 15,000 | 1.0×10-5 | 100 |
| RSS32 | 16 | 2 | 4 | 12,000 | 3.1×10-5 | 200 |
- 因不能补偿偏差，适合于轴侧可以补偿偏差的情况
