刚性联轴器
RAS
铝合金 / 定位螺丝固定式
特点
- 两轴同时加工的方法，保持同心高精度
- 铝合金材质，耐酸铝加工处理

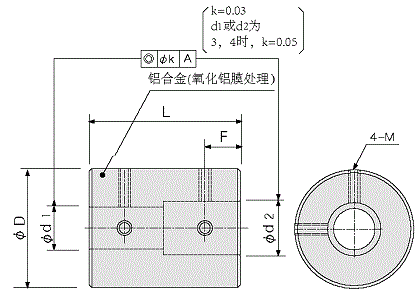

构造和材质
尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8(左右自由组合) | L | F | M | 拧紧转矩 (N⋅m) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RAS16 | 16 |
|
24 | 6 | M3 | 0.7 | |||||||||||||
| RAS20 | 20 |
| 30 | 7 | M3 | 0.7 | |||||||||||||
| RAS25 | 25 |
| 36 | 9 | M4 | 1.7 | |||||||||||||
| RAS32 | 32 |
| 41 | 10 | M4 | 1.7 | |||||||||||||
| RAS40 | 40 |
| 44 | 10.5 | M5 | 4 |
性能
| 型号 | 最大轴孔径 (mm) |
额定转矩 (N⋅m) |
最大转矩 (N⋅m) |
最高转数 (rpm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|
| RAS16 | 6 | 0.3 | 0.6 | 24,000 | 4.4×10-7 | 11 |
| RAS20 | 10 | 0.5 | 1 | 19,000 | 1.5×10-6 | 20 |
| RAS25 | 12 | 1 | 2 | 15,000 | 3.9×10-6 | 40 |
| RAS32 | 16 | 2 | 4 | 12,000 | 1.2×10-5 | 70 |
| RAS40 | 20 | 4 | 8 | 4,000 | 1.5×10-5 | 120 |
- 因不能补偿偏差，适合于轴侧可以补偿偏差的情况
